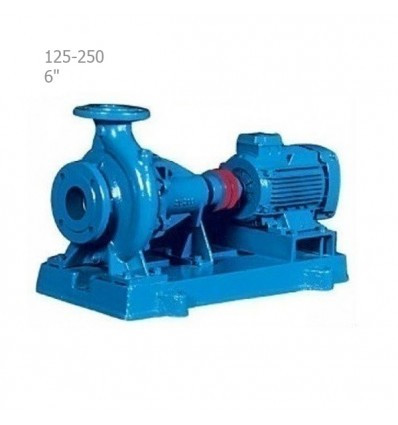

الکترو پمپ زمینی پمپیران

ویژگی های الکترو پمپ زمینی پمپیران درجه حرارت مجاز برای سیال در گردش الکترو پمپ زمینی پمپیران مدل در صورت آبندی پمپ با نوار گرافیت از 50- تا 110+ و در صورت استفاده از سیل مکانیکی مناسب تا 140+ درجه سانتیگراد می باشد. قیمت الکتروپمپ پمپیران فوق با شاسی کشی و بطور کامل ولی بدون احتساب سیل مکانیکی ( آب بندی مناسبتر ) ارائه گردیده است و در صورت نیاز قیمت سیل مکانیکی بر اساس نوع و سایز آن به قیمتهای فوق اضافه می گردد. اعداد هد و دبی ارائه شده برای پمپ آبرسانی فوق در محدوده راندمان حداکثر پمپ در نظر گرفته شده است، ولی دیاگرام انتخاب پمپ های زمینی 2900 دور پمپیران نیز برای انجام بررسی بیشتر و انتخاب دقیق پمپ مورد نیاز در تصاویر روبرو ارائه گردیده است. قطر فلنج رانش و مکش پمپ آبرسانی الزاما" با قطر لوله مناسب متصل به آنها برابر نمی باشد، زیرا قطر لوله مکش و دهش باید طوری در نظر گرفته شود که حداکثر سرعت آب در لوله مکش پمپ از 2 متر بر ثانیه تجاوز ننماید. این پمپ آبرسانی پمپیران دارای جنس محفظه و پروانه از چدن خاکستری (GG-25) می باشد.

پمپ موتورخانه از چه قسمت‌هایی تشکیل شده است؟ برای آشنایی با تعمیر پمپ موتورخانه قبل از هر چیزی باید با اجزای تشکیل دهنده آن آشنا شوید. پمپ موتورخانه در اکثریت موارد از نوع پمپ‌های سانترفیوژ (centrifugal pump) است، این پمپ‌ها از چند بخش مهم تشکیل شده‌اند که در ادامه به آن‌ها اشاره می‌کنیم.

اجزای پمپ موتورخانه

برخی از قطعات پمپ موتورخانه عملکرد هیدرولیکی پمپ را تعیین می‌کنند. مهم‌ترین مؤلفه‌ها و اجزای تعیین کننده عملکرد هیدرولیکی پمپ پروانه پمپ و پوسته پمپ است هر کدام از اجزای تشکیل دهنده پمپ موتورخانه به منظور خاصی طراحی شده‌اند. مهم‌ترین اجزای تشکیل دهنده پمپ موتورخانه به قرار زیر است:

پروانه پروانه روتوری است که برای افزایش انرژی جنبشی جریان استفاده می‌شود.

پروانه پوسته پوسته در واقع محفظه‌ای است که سیال پمپ شوند را از وردی تا خروجی هدایت می‌کند. پروانه درون پوسته قرار دارد و به سیال انرژی می‌دهد. پوسته جریان سیال را به ورودی پروانه هدایت می‌کند و بعد از فشار دار شدن سیال آن را به سمت خروجی انتقال می‌دهد.

شفت (روتور) پروانه بر روی شفت نصب شده است. شفت جزء مکانیکی برای انتقال گشتاور از موتور به پروانه است.

آب‌بند شفت همان‌طور که گفته شد پروانه درون پوسته قرار دارد و خود پروانه نیز بر روی شفت سوار شده است. بنابراین قابل درک است که شفت از محلی به خصوص وارد پوسته پمپ می‌شود. در محل ورود شفت به پوسته پمپ، لقی اندکی وجود دارد. در حین کار پمپ و فشار دار شدن، آب از محل ورود شفت به پوسته به بیرون نشت خواهد کرد. وظیفه آب‌بندها مهار این نشتی است. آب‌بندها در دو نوع مکانیکی و پکینگی وجود دارد. آب‌بند مکانیکی از یک سیت گرافیتی تشکیل شده است که با نیروی فنر به محل نشتی را آب‌بند می‌کند. آب‌بند پکینگی نیز از نوع بافتی است و به صورت حلقه‌هایی دور شفت قرار گرفته و با فشار مهره‌ای خاص به نام پشت پکینگ محل نشتی را آب‌بندی می‌کنند.

آب بند شفت یاتاقان‌ ها یاتاقان‌ ها وظیفه نگهداری شفت و متعلقات آن را بر عهده دارند.

یاتاقان دستورالعمل تعمیر پمپ موتورخانه برای تعمیر پمپ موتورخانه باید دستورالعمل‌های زیر را به کار برد:

بریکر موتور را خاموش کرده و فیوز را از جعبه استارت موتور خارج کنید. شیر ورودی و خروجی را ببندید. پیچ و مهره فلنج لوله مکش و تخلیه، پیچ کوپلینگ موتور را بردارید. پیچ های پایه پمپ را بردارید و پمپ را از موتور خارج کنید. قفل و مهره پروانه را بردارید و پروانه را بیرون بیاورید. آب‌بندها را از پمپ جدا کنید. پوشش یاتاقان را از طرف دیگر بردارید و شفت را با بلبرینگ بیرون بیاورید در صورت نیاز آب‌بندها و یاتاقان‌ها را تعویض کنید. تمام قطعات را تمیز کرده و مجدد مونتاژ نمایید. سرویس پمپ موتورخانه یکی از بهترین روش‌ها برای جلوگیری از آسیب دیدن پمپ موتورخانه، سرویس‌های دوره‌ای است. با توجه به هزینه تعمیر آن، سرویس دوره‌ای این پمپ‌ها می‌تواند هزینه‌ها را تا حدود زیادی کاهش دهد.
