برند : شوفاژ کار سولار 400
دستهبندی : دیگ چدنی شوفاژکار

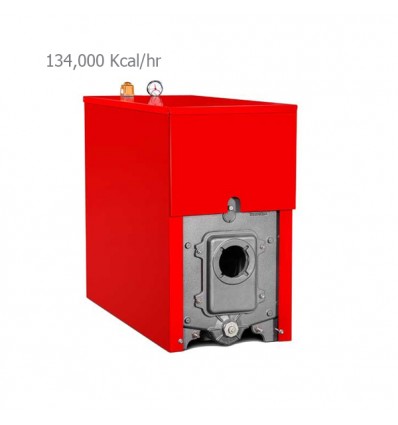

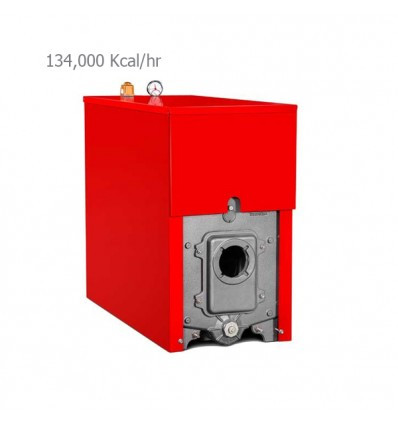

دیگ چدنی شوفاژکار سولار 9-400
برچسب‌ها:
- ابعاد دیگ (طول ، عرض ، ارتفاع) : 1255*630*1056 mm
- تعداد پره: 9
- فشار کاری : 4 bar
- نوع سوخت : گاز طبیعی یا گازوییل
ویژگی های دیگ چدنی شوفاژکار سولار 9-400
- دیگ چدنی شوفاژکار سولار 9-400 از نوع افقی با 3 پاس واقعی شعله و دود می باشد و پره عقب دیگ WETBACK می باشد.
- طراحی دیگ چدنی شوفاژکار سولار 9-400 به گونه ای است که دارای بالاترین سطح حرارتی جهت انتقال حرارت می باشد، در نتیجه از احتراق سوخت بیشترین توان حرارتی بدست می آید.
- فشار کار دیگ چدنی شوفاژکار سولار 9-400، 4 بار می باشد .همچنین فشار تخریب این پره ها 30 بار می باشد و دمای کاری آنها با استفاده از منابع انبساطِ بسته تا 105 درجه سلسیوس نیز می رسد.
- دیگ چدنی شوفاژکار سولار 9-400 دارای استاندارد های اجباری 4472 و 4473 ، گواهی استاندارد CE اروپا ، گواهینامه مدیریت کیفیت ISO 9001:2008 از کمپانی SGS سوئیس می باشد.
- بدنه دیگ چدنی شوفاژکار سولار 9-400 با ضخامت 6 میلی متر توسط فین های برجسته پوشیده گردیده که این امر موجب افزایش مقاومت مکانیکی دیگ و همچنین افزایش سطح حرارتی سمت احتراق دیگ گردیده است.
- از طرفی طراحی‌های مشابه درخصوص مقاوم سازی در قسمت مدار گردشی سیال موجب می‌شودتا دیگ، فشارهای کاری حاصل از ستون آب در محل مصرفرا به خوبی تحمل نماید. فشار کار دیگ سولار 400 در محدوده 4بار می‌باشد که در روند تولید محصول تا 8بار تست می‌گردد.
- دیگ چدنی شوفاژکار سولار 9-400 ،مناسب برای ساختمان های متوسط ، علاوه بر تولید آب گرم گرمایشی و آب گرم بهداشتی در موتورخانه های حرارت مرکزی جهت تغذیه ژنراتور چیلر جذبی تک اثره نیز کاربرد دارد.همچنین بمنظور تامین آبگرم در فضاهای بزرگ می توان از چند دیگ سولار 9-400 بصورت موازی در موتورخانه استفاده کرد.
- کارکرد این دیگ به مدت 10 سال گارانتی می‌گردد و این ضمانت درصورت نصب صحیح، بی قید و شرط بوده وپره‌های صدمه دیده تعویض می‌گردد.
مزایای دیگ های آبگرم چدنی پره ای نسبت به دیگ های فولادی یکپارچه
- قیمت و گارانتی دیگهای چدنی نسبت به دیگهای فولادی دارای استاندارد مناسبتر است
- ابعاد کوچکتر دیگ چدنی و حمل و نقل آسان به دلیل امکان جدا شدن پره های دیگ از یکدیگر
- امکان تعویض پره آسیب دیده دیگ چدنی و تعمیر راحت دیگ نسبت به دیگهای یکپارچه فولادی
| مدل | سولار 9-400 | |
|
تعداد پره |
9 | |
|
قدرت گرمادهی
|
KW |
155.8 |
|
kcal/hr |
134,000 | |
| btu/hr | 532,000 | |
|
حجم آب گیری دیگ (lit) |
141 | |
|
حجم محفظه احتراق(m3) |
0.2 | |
|
سایز اتصالات ورود و خروج دیگ (" DN) |
"1/2 2 | |
| ابعاد دیگ (mm) | طول | 1255 |
| عرض | 630 | |
|
ارتفاع |
1056 | |
|
وزن دیگ (kg) |
641 | |
|
حداکثر دمای کاری مجاز (Cº) |
105 | |
|
حداکثر فشار کاری مجاز (bar) |
4 | |
| قطر دهانه مشعلگیر(mm) | 140 | |
| قطر دهانه دودکش دیگ (mm) | 250 | |
|
نوع سوخت مصرفی |
گاز طبیعی - گازوییل | |
| کشور سازنده | ایران | |
