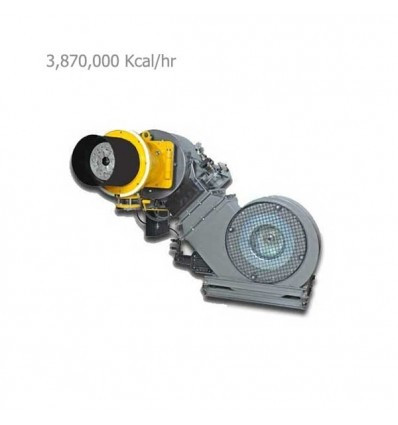

مشعل گازی پارس مشعل مدل PM7-PGM-513

شرکت پارس مشعل اولین شرکت ایرانی سازنده مشعل می باشد که فعالیت خود را از سال 1360 تحت لیسانس شرکت OERTLI سوئیس در شهرک صنعتی محمودآباد اصفهان آغاز نمود. پارس مشعل بدون شک از نظر کیفیت و اعتبار فنی خوش نام ترین برند تولید مشعل درکشور برای مدت سه دهه بوده است که انواع مشعل‌های خانگی و صنعتی گازسوز، دو‌گانه‌سوز و سه‌گانه‌سوز را با توان حرارتی 12/5 کیلووات تا 20 مگاوات و با تمام سوخت‌های رایج مانند گاز، گاز مایع، گازوئیل و مازوت درقالب بیش از 120 مدل مختلف به بازار عرضه می‌ نماید.

ویژگی های مشعل گازی پارس مشعل مدل PM7-PGM-513

• مشعل گازی پارس مشعل مدل PM7-PGM-513 دارای خط گاز ماداس می باشد.
• مشعل گازی پارس مشعل مدل PM7-PGM-513 دارای احتراق تدریجی می باشد.
• هنگام انتخاب مشعل ، به قطر لوله شعله پوش مشعل جهت امکان ورود لوله فوق در دیگ و نصب مشعل کاملا توجه فرمائید.
• همچنین مشعل گازی پارس مشعل مدل PM7-PGM-513 دارای قابلیت تنظیم دقیق فرایند احتراق به منظوردستیابی به راندمان بالا و کاهش مصرف سوخت می باشد.
• بطور کلی هنگام انتخاب مشعل ، علاوه بر لزوم توجه به نوع سوخت مشعل ، لازم است به دلایل مختلف ظرفیت مشعل حدود 20% بیشتر از ظرفیت دیگ یا محفظه احتراق هیتر در نظر گرفته شود.
• همچنین در صورتیکه فشار گاز تغذیه مشعل بالاتر از 2 پوند (15 یا 30 تا حداکثر 60 پوند باشد)نصب رگولاتور گاز با سایز،فشار کار و دبی گاز مناسب نیز در ابتدای خط گاز مشعل ضروری است.
• نصب فیلتر گاز با سایز و فشار کار مناسب بعد از شیر ربع گرد گاز و قبل از رگولاتور گاز و شیرهای برقی ضربه ای یا تدریجی گاز مشعل ، از اولین تجهیزات موردنیاز خط گاز در مشعل های گازسوز می باشد.
• چنانچه فشار خط گاز تامین سوخت مشعل 2 پوند باشد ،استفاده از بالانسر (Balancer) جهت تنظیم و بالانس تغییرات اندک فشار گاز تغذیه مشعل گازی با سایز و دبی موردنیاز گاز مشعل،در ابتدای خط گاز ضروری است.
• از تقسيم حداکثر قدرت گرمايش مشعل های گازی بر عدد 9200 حداکثر مقدار مصرف گاز مشعل بر حسب متر مکعب در ساعت بدست می آيد ولی با توجه به نصب ترموستات روی دیگ و فرمان قطع احتراق مشعل پس از گرم شدن آب دیگ ، عملا" میزان مصرف سوخت براساس شرایط دمایی و فصل بین 30 تا 70 درصد عدد بدست آمده فوق خواهد بود .

عملکرد مشعل گازسوز

• دبی هوای ورودی توسط دمپر هوایی که در بدنه مشعل نصب شده است، براساس ظرفیت آن بصورت دستی یا موتوری کنترل می شود.
• مشعل های گازی از نظر عملکرد به انواع دمنده دار یا فن دار و نیز انواع بدون فن (بدون صدا) تقسیم می شوند که مشعل های بکار رفته در پکیج های آپارتمانی از نوع گازی بدون دمنده و بی صدا می باشند.
• مشعل گازسوز برای احتراق گاز طبیعی طراحی شده‌ و حجم یا دبی سوخت گاز لازم در این مشعل‌ها، پس از عبور از فیلتر گاز توسط شیر برقی کنترل شده و هوای لازم برای احتراق آنها، توسط یک دمنده که بر روی محور موتور نصب شده است، تأمین می‌گردد.
• جریان گاز از یک فیلتر عبور کرده ، با هوای احتراق مخلوط شده و آماده احتراق می‌شود. اگر فشار هوای احتراق از حدی کمتر شده و یا فشار گاز از مقدار مورد نظر بیشتر یا کمتر شود، این موضوع توسط سنسورهای فشارِ تعبیه‌شده حس گردیده و مشعل به وسیله پرشر سوئیچ های هوا و گاز از طریق فرمان رله، خاموش می‌شود

تنظیم سوخت و هوای مشعل

• ارزش حرارتی هر لیتر گازوئیل تقریبا معادل K.cal 8500 می باشد.
• ارزش حرارتی هر کیلوگرم گازوئیل تقریبا معادل K.cal 10500 می باشد.
• ارزش حرارتی هر متر مکعب گاز طبیعی تقریبا معادل K.cal 9200 می باشد.
• به ازاء هر 300 متر افزایش ارتفاع از سطح در یا بدلیل کاهش غلظت هوا ، راندمان احتراق سوخت انواع مشعل ها حدود 4% کاهش می یابد.
• با توجه به کامل نبودن راندمان احتراق سوخت در مشعل ها و در نظر گرفتن برخی تلفات حرارتی ، هنگام انتخاب مشعل ، ظرفیت مشعل را حدود 20 درصد بیشتر از ظرفیت دیگ در نظر می گیریم.
• احتراق‌کامل سوخت حاصل تنظیم اخطلاط دقیق نسبت سوخت و هوا است. هرچه این نسبت با دقت بیشتری تنظیم شود راندمان احتراق مشعل بالاتر رفته و در نتیجه به سوخت کمتری احتیاج است. در مشعل‌های کوچک تنظیم هوای موردنیاز احتراق مشعل توسط دمپر دستی انجام می شود ولی در مشعل های بزرگ این تنظیم به کمک دمپر اتوماتیک هوای مورد نیاز احتراق تامین می‌شود. البته با توجه به آنکه دمای هوای دیگ موتور‌خانه و رطوبت آن در طول سال متغیر است ، در مشعل های بزرگ ، باید در هر فصل دمپر‌ هوا مورد تنظیم مجدد قرار گیرند. امروزه مشعل‌های مدرن مجهز به یک سیستم کنترل هوشمند PLC هستند که به صورت اتوماتیک نسبت بین سوخت و هوا را در تمام طول شبانه روز و تمام فصول سال تنظیم می‌نمایند.

  مدل		PM7-PGM-513
  قدرت گرمایش	KW	2,500-4,500
  	Kcal/hr	2,150,000-3,870,000
  نحوه احتراق		تدریجی
  دمپر هوا		اتوماتیک
  جریان الکتریکی		380-3-50
  قدرت موتور KW		7.5
  نوع رله		سوئیسی
  قطر شعله پوش mm		430
  حداقل فشار گاز mbar		138
  قطرخط گاز in		-
