برند : M90
دستهبندی : دیگ چدنی لوله و ماشین سازی ایران (MI3)

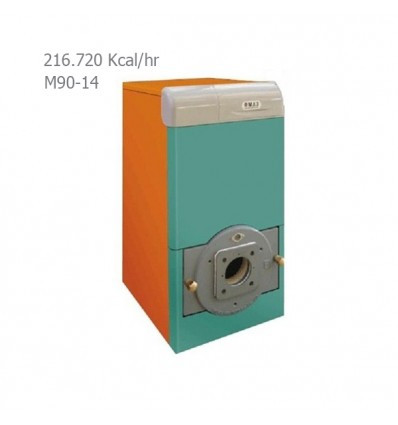

دیگ چدنی لوله وماشین سازی ایران(MI3)مدلM90-14
- ابعاد دیگ : 1637*600*1196 mm
- تعداد پره : 14
- فشار کاری : 4 bar
- نوع سوخت : گاز طبیعی - گازوییل
- قدرت گرمادهی:216720kcal/hr
| مدل | M90-14 | |
|
تعداد پره |
14 | |
|
ظرفیت حرارتی خروجی
|
kcal/hr |
216,720 |
| KW | 252 | |
|
ظرفیت حرارتی ورودی
|
kcal/hr |
235,550 |
| KW | 273.9 | |
|
حجم دیگ (lit) |
121 | |
|
افت فشار در محفظه احتراق (m bar) |
0.4 | |
|
حجم محفظه احتراق (lit) |
187 | |
|
افت فشار آب
|
( Δt=20˚ (m bar |
4.5 |
| ( Δt=10˚ (m bar | 23 | |
|
سایز اتصالات ورود و خروج دیگ (inch) |
3 | |
| ابعاد دیگ (mm) | طول | 1637 |
| عرض | 600 | |
|
ارتفاع |
1196 | |
|
وزن دیگ (kg) |
985 | |
|
حداکثر دمای کاری مجاز (Cº) |
100 | |
|
حداکثر فشار کاری مجاز (bar) |
4 | |
| قطر دهانه نصب مشعل(mm) | 135 | |
| قطر دهانه دودکش دیگ (mm) | 200 | |
|
نوع سوخت مصرفی |
گاز طبیعی - گازوییل | |
| کشور سازنده | ایران | |
