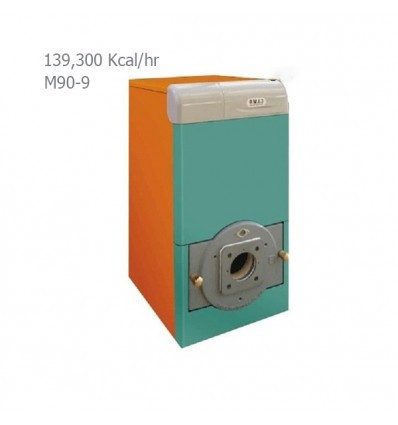

دیگ چدنی لوله و ماشین سازی ایران(MI3)مدلM90-9

مدل		M90-9
تعداد پره		9
ظرفیت حرارتی خروجی	kcal/hr	139,300
	KW	162
ظرفیت حرارتی ورودی	kcal/hr	151,350
	KW	176
حجم دیگ (lit)		81
افت فشار در محفظه احتراق (m bar)		0.4
حجم محفظه احتراق (lit)		118
افت فشار آب	( Δt=20˚ (m bar	1.8
	( Δt=10˚ (m bar	8.5
سایز اتصالات ورود و خروج دیگ (inch)		3
ابعاد دیگ (mm)	طول	1087
	عرض	600
	ارتفاع	1196
وزن دیگ (kg)		660
حداکثر دمای کاری مجاز (Cº)		100
حداکثر فشار کاری مجاز (bar)		4
قطر دهانه نصب مشعل(mm)		135
قطر دهانه دودکش دیگ (mm)		200
نوع سوخت مصرفی		گاز طبیعی - گازوییل
کشور سازنده		ایران
