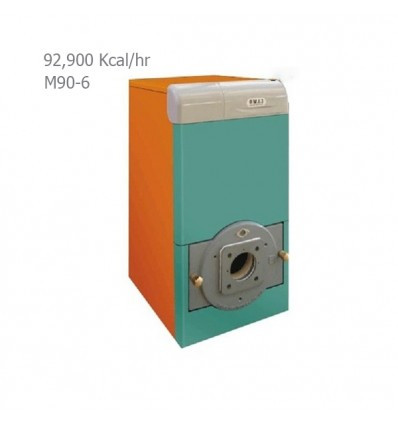

دیگ چدنی لوله و ماشین سازی ایران(MI3)مدلM90-6

مدل		M90-6
تعداد پره		6
ظرفیت حرارتی خروجی	kcal/hr	92,900
	KW	106
ظرفیت حرارتی ورودی	kcal/hr	100,700
	KW	117.1
حجم دیگ (lit)		57
افت فشار در محفظه احتراق (m bar)		0.4
حجم محفظه احتراق (lit)		77
افت فشار آب	( Δt=20˚ (m bar	-
	( Δt=10˚ (m bar	3.4
سایز اتصالات ورود و خروج دیگ (inch)		3
ابعاد دیگ (mm)	طول	757
	عرض	600
	ارتفاع	1196
وزن دیگ (kg)		465
حداکثر دمای کاری مجاز (Cº)		100
حداکثر فشار کاری مجاز (bar)		4
قطر دهانه نصب مشعل(mm)		135
قطر دهانه دودکش دیگ (mm)		200
نوع سوخت مصرفی		گاز طبیعی - گازوییل
کشور سازنده		ایران
