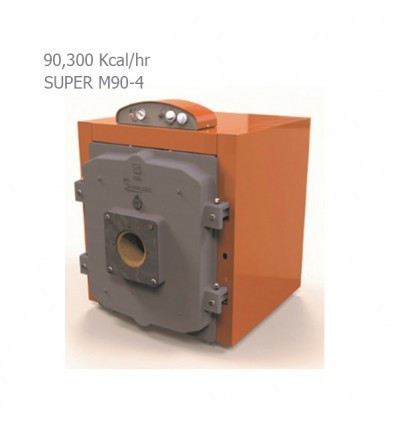

دیگ چدنی لوله و ماشین سازی ایران (MI3) مدل Super M90-4

تعداد پره: 4فشار کاری

: 4 barنوع سوخت : گاز طبیعی - گازوییل

قدرت گرمادهی:90300kcal/hr

ابعاد: 649*450*370 mm

راهنمای انتخاب و خرید دیگ چدنی لوله و ماشین سازی ایران (MI3) مدل Super M90-4

دیگ چدنی لوله و ماشین سازی ایران (MI3) مدل Super M90-4 جدیدترین محصول گرمایشی شرکت لوله و ماشین سازی ایران و مناسب برای کارکرد با سوخت گاز و گازوئیل در 8 مدل با ظرفیت های 90,300 تا 326,800 کیلوکالری بر ساعت می باشد.

این دیگ با بازده بالای 90 درصد ، قابل استفاده برای 40 مترارتفاع (معادل 13 طبقه) بوده و قابلیت گرم کردن آب تا دمای زیر نقطه جوش را داشته و می تواند هر نوع نیاز به گرمایش را در محیط های صنعتی ، تجاری ، اداری و اماکن مسکونی که در آنها گرمای متوسط و بالایی مورد نیاز است برآورده سازد. ضخامت 6 میلی متر بدنه این دیگ ضمن افزایش طول عمر و استحکام مکانیکی دیگ امکان استفاده این دیگ برای فشار کاری تا 4 برابر را فراهم میکند. شرکت لوله ماشین سازی ایران با بیش از نیم قرن تجربه به عنوان اولین تولید کننده ی دیگ های چدنی شوفاژ در ایران ، اولین دارنده استاندارد ملی در تولید دیگ شوفاژ ،اولین دارنده گواهی سیستم مدیریت یکپارچه IMS و تولید کننده محصولات روز اروپا در سیستم گرمایشی و حرارت مرکزی شناخته شده است.

انبار دوده

در قسمت انتهایی دیگ ، محفظه ای جهت هدایت و تخلیه مناسب تر گاز های حاصل از احتراق پیش بینی شده و این محفظه به طور کامل ایزوله شده تا مانع پخش گاز در فضای موتور خانه گردد.

درب دیگ

در قسمت ابتدایی دیگ محفظه ای قرار دارد که ضمن در بر گرفتن صفحه نگهدارنده مشعل ، می تواند بر حسب نیاز باز شود و در حالت بسته با عایقی از الیاف سرامیک و طناب نسوز کاملا ایزوله می باشد تا از انتقال حرارت و نشست گاز های حاصل از احتراق به داخل موتورخانه جلوگیری به عمل آورد. همچنین صفحه مشعل متناسب با مشعل مورد نیاز دیگ ساخته شده و برای کنترل شعله ، دریچه دید روی آن نصب شده است.

واحد مراقبت (پانل کنترل) واحد مراقبت ، یک مجموعه کامل برای تنظیم عملکرد دیگ با بهره دهی بالا و شامل موارد زیر می باشد:

• کلید تعیین وضعیت(قطع و وصل و تست دستی مشعل)
• چراغ هشدار دهنده دماپای حد
• فشار سنج - دماسنج (ترمومانومتر) که فشار و دمای آب درون دیگ را نمایش می دهد.
• دماپای (ترموستات) محافظ(حد) جهت ایمنی بیشتر سیستم کنترل
• دماپای تنظیم کننده درجه حرارت آب دیگ
• وجود واحد مراقبت ضمن ایمنی وحفاظت کامل از دیگ موجب حذف مدارهای کنترل ابتدایی میگردد و از زیبایی لازم برخوردار است.

• ویژگی های دیگ چدنی لوله و ماشین سازی ایران (MI3) مدل Super M90

• فشار کار در دیگ چدنی متوسط  Super M90  لوله و ماشین سازی ایران(MI3) معادل 4 بار می باشد.
• دیگ های چدنی Super M90 محصول MI3 در 8 مدل مختلف در ظرفیت های 90,300 تا 326,920 تولید و عرضه می شوند.
• قیمت نهایی دیگ چدنی لوله و ماشین سازی ایران (MI3) مدل Super M90-4 در زمان استعلام خرید اعلام می گردد.

• ویژگی های دیگ چدنی لوله و ماشین سازی ایران (MI3) مدل Super M90-4

• برای گرم کردن آب تا دمای پایین تر از نقطه جوش
• راندمان بالای 90 درصد
• قیمت و گارانتی مناسب تر دیگ های چدنی نسبت به دیگ های فولادی دارای استاندارد
• پره چدنی با جذب انرژی بالا
• طراحی ویژه و ظاهر زیبا
• گازسوز و گازوئیل سوز
• ظرفیت حرارتی از 90,300 تا 326,800 (کیلو کالری بر ساعت)
• دارای 5 سال ضمانت
• خدمات پس از فروش دائم
• دارای واحد مراقبت(Control panel) با ویژگی های ذیل:
• فشارسنج -دماسنج
• دماپای تنظیم دمای دیگ
• دماپای ایمنی (حد)
• کلید تعیین وضعیت(قطع و وصل و تست دستی مشعل)
• چراغ هشدار دهنده دماپای حد


• مواردی از دیگ چدنی شوفاژ MIS مدل SUPER M90 به قرار زیر می باشد:

  محفظه احتراق دیگ مدل SUPER M90 به گونه ای طراحی شده است که دمای گاز های خروجی از دیگ به حدی است که علاوه بر راندمان بالا مشکل چالش نیز در محصولات احتراق وجود نداشته باشد. بدین ترتیب که محصولات احتراق در سه پاس از مسیرهای پیش بینی شده در بدنه عبور کرده و سپس خارج می گردد. این عمل موجب احتراق صحیح ، تقلیل صدا و افزایش بازده دیگ میشود. نحوه ارائه محصول به مشتری: دیگ های چدنی MI3 مدل SUPER M90 در چهار بسته عرضه میشوند که مشتمل بر موارد زیر می باشد: 1. روپوش 2.واحد مراقبت 3. مجموعه قطعاتی که برای مونتاژ دیگ ضروری می باشد 4. مجموعه قطعاتی که بدنه باز شده دیگ را تشکیل می دهد.( این مجموعه در صورت سفارش مشتری می تواند به صورت مونتاژ شده تحویل گردد).

  روش عرضه اجزای تشکیل دهنده امکان نصب آسان دیگ را فراهم ساخته و سبب میشود حمل و نقل در هر نوع موتور خانه به سهولت انجام گیرد. جهت مونتاژ و نصب آسان دیگ ، دستورالعمل مربوطه همراه دیگ به خریداران ارائه میگردد.

  مزیت های دیگ های آبگرم چدنی پره ای نسبت به دیگهای فولادی یکپارچه

• ابعاد کوچکتر دیگ چدنی و حمل و نقل آسان به دلیل امکان جدا شدن پره های دیگ از یکدیگر.
• امکان تعویض پره آسیب دیده دیگ و تعمیر راحت دیگ نسبت به دیگهای فولادی.
• قیمت و گارانتی مناسبتر دیگهای چدنی نسبت به دیگهای فولادی دارای استاندارد.

• محاسبه ظرفیت دیگ چدنی متوسط M90 لوله و ماشین سازی ایران(MI3)

• برای محاسبه تقریبی قدرت دیگ چدنی مورد نیاز ، ابتدا متراژ زیربنای مفید ساختمان را در عدد 100 (کیلو کالری) ضرب نمایید و سپس برای هر واحد مسکونی نیز عدد 6000 (کیلو کالری )بابت تامین آبگرم مصرفی را به آن اضافه نمائید. مثلا برای یک ساختمان با متراژ 2500 مترمربع زیربنای مفید و دارای 15 واحد آپارتمانی قدرت گرمایش دیگ مورد نیاز عبارتست از : کیلوکالری 340,000=(15×6000)+(100×2500)
• مورد نیاز عبارتست از : کیلوکالری 340,000=(15×6000)+(100×2500)
• برای محاسبه ظرفیت دیگ آبگرم چدنی شوفاژ مورد نیاز بر اساس تعداد واحدها، متراژ و نوع کاربری ساختمان ، وجود و یا عدم وجود استخر آب گرم و ... می توانید با کارشناسان شرکت شوفاژتجهیز مشورت نمائید.
• معمولاً پس از محاسبه فوق ، تا 20 درصد به عنوان ضریب اطمینان به ظرفیت محاسبه شده دیگ آبگرم موتورخانه اضافه می گردد.
• مهمترین نکته در استفاده از دیگ های چدنی عبارتست از محدودیت فشار کار و نیاز به آب بندی بوشن بین پره های دیگ چدنی پس از نصب.
• در صورتیکه تعداد واحدهای آپارتمان بیش از 6 واحد باشد استفاده از 2 دیگ حرارت مرکزی به موازات یکدیگر در موتور خانه که هریک دارای 70 درصد از ظرفیت مورد نیاز باشد موجب اطمینان خاطر در تامین پایدارگرمایش و آبگرم مصرفی مورد نیاز ساختمان می گردد.
• نصب ترمومتر مانومتر جهت نمایش دمای آب گرم موجود در دیگ و همچنین فشار سیستم گرمایش ساختمان روی هر دیگ چدنی شوفاژ موتور خانه الزامی است.
• همچنین نصب ترموستات مستغرق (آگوستات مستغرق) با دامنه دمایی 30 تا 90 درجه سانتی گراد (و یا 30 تا 110 درجه سانتی گراد) جهت تنظیم دمای دیگ و فرمان off-on به رله مشعل روی هر دیگ شوفاژ چدنی الزامی است.

• با توجه به اینکه نصب کلیه تجهیزات اصلی موتورخانه و از جمله دیگ حرارت مرکزی روی فونداسیون بتنی از قبل اجرا شده با ابعاد مناسب طبق پلان جانمایی و دقیقا در محل قرار گرفتن تجهیزات انجام می پذیرد ، لذا قبل از نصب تجهیزات اصلی موتورخانه از جمله دیگ شوفاژ چدنی نسبت به تعبیه فونداسیون بتنی مورد نیاز ، طبق ابعاد و استانداردهای تعریف شده ،اقدام نمایید.

• گارانتی دیگ چدنی لوله و ماشین سازی ایران (MI3) مدل Super M90-4

  مدت گارانتی انواع دیگ چدنی لوله و ماشین سازی ایران (MI3) مدل M90-4 از زمان تحويل، 5 سال مي باشد، ضمن اینکه این دیگ ها دارای خدمات پس از فروش مادام العمر می باشد.

•
