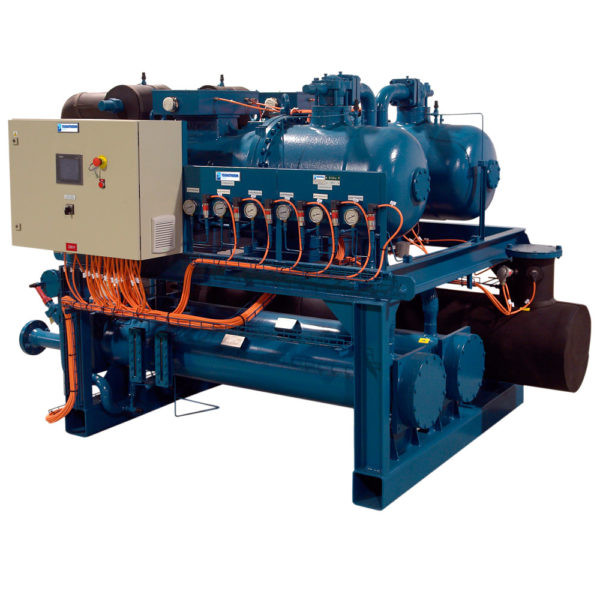

چیلر تراکمی آب خنک 320 تن تبرید فرا تهویه کیان

1. مجهز به کمپرسور اسکرو
2. استفاده از کمپرسورهای برند بیتزر، کوپلند و دانفوس
3. استفاده از تجهیزات برقی و الکترونیکی Carel،Danfoss،Schneider
4. مجهز به اواپراتور و کندانسور بسیار مستحکم از جنس فولاد با عایق کاری مناسب

ظرفیت اسمی دستگاه (TON)		320
ظرفیت واقعی دستگاه (TON)		272
گاز مبرد		R22 / R134 / R407 (بنا به سفارش مشتری محترم)
ابعاد تقریبی دستگاه (HXWXL) (CM)		220X170X380
دبی آب سرد چیلر (GPM)		623
دبی آب کندانسور چیلر (GPM)		760
توان مصرفی چیلر (KW)		255
توان مصرفی چیلر (A)		410
مشخصات برق مورد نیاز		380-420V-3PH-50HZ
مشخصات کمپرسور	تعداد	4 عدد
	نوع	اسکرو
	برند	Copland / Danfoss / Bitzer (بنا به نوع سفارش)



انتخاب و خرید چیلر تراکمی آب خنک 320 تن تبرید

اگر مایل به تهیه و خرید یک چیلر تراکمی آب خنک بسیار با کیفیت، مشخصات فنی عالی، زمان تحویل به موقع، قیمتی مناسب و پاسخگویی شایسته کارشناسان هستید، به جای درستی مراجعه کرده‌اید و از این بابت صمیمانه به شما تبریک می‌گوییم!

امیدواریم با مطالعه موارد ارائه شده زیر و تماس با کارشناسان فروش بخش تجهیزات تهویه مطبوع در مجموعهتجربه مناسب و رضایت‌بخش خرید از این مجموعه پویا را کسب نمایید.

چیلرهای تراکمی آب خنک درواقع بعنوان قلب تپنده در تأمین آب سرد سیستم های تهویه مطبوع و تبرید صنعتی با دمای 7 درجه سانتی گراد می باشند که، عملکرد آنها براساس سیکل تبرید تراکمی است.
چیلر تراکمی آب خنک در صنعت تاسیسات، تأمین کننده آب سرد کویل سرمایش در فن کوئل ها و هواسازها بوده و در مقایسه این دستگاه با چیلرهای هواخنک، می توان گفت که راندمان چیلر تراکمی آب خنک بیشتر از چیلر تراکمی هواخنک می باشد.

چیلر تراکمی آب خنک 320 تن تبرید  با توجه به نوع سفارش و نیاز خریداران محترم با 4 عدد کمپرسور از نوع اسکرو، از برترین برندهای معتبر دنیا تولید می گردد.



مشخصات فنی و مزایای چیلر تراکمی آب خنک 320 تن تبرید

بطور کلی مشخصات فنی و مزایای استفاده از چیلرهای تراکمی آب خنک  از جمله چیلر تراکمی آب خنک 320 تن تبرید  عبارتند از:

• مجهز به لول سوئیچ روغن، ایزولاتور ارتعاشی و شیر اطمینان داخلی
• خنک کاری موتور الکتریکی کمپرسورها با جریان گاز مبرد در مسیر خط ساکشن
• استفاده از هیتر برقی برای روان سازی و جدا نمودن گاز از روغن بمنظور عملکرد بهتر
• تست فشار مدار آب و مبرد اواپراتور و کندانسور در محل کارخانه مطابق با استاندارد ASME
• مجهز به سیستم حفاظتی Low Oil Protection برای جلوگیری از کارکرد بدون روغن کمپرسور
• امکان مشاهده فشار مکش و رانش دستگاه توسط گیج ( گیج فشار پایین و بالا برای هر مدار مبرد)
• استفاده از شاسی و استراکچر بسیار مستحکم با قابلیت حمل و نصب آسان بهمراه لاستیک های ضد لرزش
• استفاده از شیرهای سرویس روی چیلر، جهت جلوگیری از هدر رفتن مبرد در زمان سرویس نگهداری از دستگاه
• ستون بندی دستگاه از مقاطع ورق گالوانیزه با ضخامت بالا و پوشش رنگ پودری الکترواستاتیک به ضخامت 80 میکرون
• استفاده از کمپرسورهای اسکرو، اسکرال، پیستونی و یا سانتریفیوژ، متناسب با شرایط کاری پروژه و نوع سفارش خریدار محترم
• اواپراتور و کندانسور از نوع (shell and tube) با بدنه مستحکم فولادی و لوله های مسی بدون درز و ستاره های 5 پره آلومینیومی
• کلیه قطعات کنترلی و برقی اصلی دستگاه ساخت شرکت معتبر اروپایی از جمله ALCO ،Omron ،GMC ،Schenider و Danfoss
• استفاده از کمپرسورهای با کیفیت از برندهای بیتزر، کوپلند، دانفوس و هنبل با کدشناسایی محصول، جهت ردیابی و اطمینان از اصالت کالا (برند اصلی)
• کمپرسور مجهز به سیستم کنترل اتوماتیک دمای روغن، پورت های جداگانه برای اکونومایزر و تزریق مایع، کنترل فاز و شیر یک طرفه در قسمت دیس شارژ
• مجهز به شیرهای برقی، شیر انبساط، شیرهای دستی، سایت گلاس، شیر اطمینان، فیلتر درایر قابل تعویض و فیلتر ساکشن از برند GMC ،ALCO ،Emerson و Danfoss
• ساخت کندانسور با بدنه بسیار مستحکم و کاملاً آب بندی شده با سطوح داخلی و خارجی ضد زنگ و عایق کاری کامل بدنه به ضخامت 19 میلی متر با عایقی بسیار مرغوب
• مجهز به کلیه سیستم های حفاظتی از جمله سیستم کنترل فشار بالا و پایین، درایر، ترموستات ضد یخ زدگی، سیستم برگشت روغن، Circuit Breaker برای حفاظت سیستم از اضافه بار، Low Oil
• استفاده از عایق های حرارتی الاستومری برند Aero flex به ضخامت بالا با روکش آلومینیومی به ضخامت 120 میکرون در اواپراتور و مسیر مکش کمپرسور، جهت افزایش راندمان سیستم و استفاده از گرم کن ضد یخ برای مخزن آب

آپشن های دستگاه چیلر تراکمی آب خنک

بطور کلی دستگاه های چیلر تراکمی آب خنکبا توجه به نوع سفارش و نیاز خریداران محترم، می توانند با آپشن های منحصر بفردی تولید گردند که آن ها را نسبت به دیگر برندهای چیلرهای تراکمی آب خنک متمایز می سازد. این آپشن ها عبارتند از:

• امکان وارد شدن کمپرسورها در مدار کاری بصورت چرخشی (جهت افزایش عمر قطعات)
• استفاده از اواپراتور نوع صفحه ای فشرده و از جنس استنلس استیل برای کاربرد در شرایط خاص
• استفاده از شیر انبساط الکترونیکی (Electronic Expansion Valve) جهت کنترل دقیق تر ظرفیت چیلر
• امکان استفاده از موتور کمپرسور، با تکنولوژی اینورتر و افزایش ضریب عملکرد (C.O.P) چیلر در حالت کم باری
• استفاده از سیستم مانیتورینگ پیشرفته با قابلیت برنامه ریزی و صفحه نمایشگر لمسی و قابلیت اتصال به سیستم BMS
• امکان افزودن شیر یکطرفه در مسیر گاز داغ و افزودن shut off valve به هر یک از کمپرسورها، جهت تعمیر و نگهداری آسان تر و جداگانه هر یک از آنها
• استفاده از سیستم PLC بمنظور کنترل دقیق تر دستگاه های چیلر تراکمی آب خنک در کاربری های خاص (با قابلیت برنامه ریزی عملکرد ساعتی و هفتگی، مانیتورینگ، کنترل، شناسایی و رفع عیب اتوماتیک و امکان اتصال به سیستم های مدیریت هوشمند، اندروید، کامپیوتر و IOS)

ویژگی ها و اجزای اصلی چیلر تراکمی آب خنک 320 تن تبرید

1. بدنه اصلی :
   • بدنه اصلی چیلر تراکمی آب خنک 320 تن تبریدبا طراحی خلاقانه و منحصر بفرد و با استفاده از دستگاه های تمام اتوماتیک و تکنولوژی نوین مهندسی از جنس استیل گالوانیزه ساخته می شود.
   • استراکچر و شاسی چیلر تراکمی آب خنک از جنس استیل گالوانیزه مرغوب به ضخامت 4 میلی متر و با چند لایه پوشش رنگ پودری الکترواستاتیک طراحی و تولید می گردد.
2. کمپرسور :
   • بطور کلی کمپرسورهای مورد استفاده در چیلرهای تراکمی آب خنک  در تمامی ظرفیت ها (بنا به نوع سفارش و نیاز خریدار محترم) از نوع اسکرال و یا اسکرو، ساخت یکی از شرکت های Danfoss ،Copeland و Bitzer با درجه حفاظتی IP54، مجهز به هیترکارتر بوده و دارای قابلیت شارژ گاز مبرد R22 ،R134 و R407 می باشد.
   • لازم به توضیح است که کمپرسور هر دستگاه دارای کد شناسه محصول جهت ردیابی و اطمینان از اصالت کالا و بمنظور تشخیص کمپرسور اصل (کمپانی اصلی) از کمپرسور تقلبی می باشد که مستندات لازم همزمان با درخواست خریدار محترم و عقد قرارداد، قابل ارائه است.
   • نکته : براساس نوع سفارش و نیاز خریدار و با توجه به شرایط روز، امکان تغییر در برند کمپرسور و تجهیزات جانبی دستگاه چیلر تراکمی آب خنک  فراهم می باشد.
3. لوازم کنترلی و ابزار دقیق مدار برودت :
   • شیر انبساط (Expansion valve) از برند دانفوس اصلی یک شیر حرارتی قابل تنظیم است که قبل از ورود مایع مبرد به اواپراتور باعث کاهش فشار مایع مبرد و آماده سازی آن برای تبخیر در دمای اواپراتور می گردد.
   • چیلر تراکمی آب خنک 320 تن تبریدبرای کنترل فشار رانش و مکش مجهز به Pressure Gauge و به منظور کنترل دمای آب اواپراتور مجهز به آنتی فریز، فلوسوئیچ و ترموستات (Thermostat) می باشد.
   • کنترل فشار روغن (Oil Pressure Control) که جهت کنترل فشار روغن هر کمپرسور به صورت جداگانه نصب می گردد، در صورتی که به هر دلیلی اختلاف فشار روغن و فشار محفظه کمپرسور از حد مجاز کمتر شود فرمان قطع را صادر خواهد نمود.
   • شیر برقی که توسط بوبین نصب شده بر روی ساقه آن قطع و وصل می گردد، با برقدار شدن بوبین شیر برقی مسیر عبور مایع مبرد باز و با قطع جریان مسیر عبور مایع بسته می شود.
   • شیر اطمینان مقدار گاز و میزان رطوبت موجود در خط مایع را نشان می دهد.
   • آنتی فریز (Anti Freeze) جهت جلوگیری از یخ زدگی آب در اوپراتور در چیلرهای  نصب می گردد.
   • چیلر تراکمی آب خنکدارای فیلتر درایر (Dryer Filter) با کیفیت بسیار بالا می باشد. از این فیلتر بمنظور عملکرد بهتر کمپرسور و جهت جذب رطوبت و ناخالصی ها در مسیر ورود مبرد به کمپرسور دستگاه استفاده می شود.
4. اواپراتور :
   • اواپراتور چیلر تراکمی آب خنک  در ظرفیت های مختلف از نوع SHELL&TUBE (بدنه اواپراتور از جنس فولاد مستحکم) می باشد که، مایع کم فشار فریون داخل لوله مسی، و آب سرد در فضای داخلی پوسته جریان دارد.
   • لوله‌های داخلی اواپراتور چیلرهای تراکمی آب خنک  از جنس مسی با ضخامت مناسب و ستاره‌های آلومینیومی 5 پره بمنظور افزایش ضریب انتقال حرارت می باشد و در ضمن، تیوب شیت‌ها از فولاد ST52، بافل‌ها از جنس تفلون به ضخامت 5 الی 7 میلیمتر با شرایط تست 400Psi که تحت استاندارد ASTM359/ASME SB359 تولید می گردد.
   • بمنظور جلوگیری از اتلاف حرارت جدار بیرونی پوسته اواپراتور و لوله های مسیر ساکشن بطور کامل با عایق الاستومریک بسیار مرغوب با ضخامت 23 میلی متر، با روکش آلومینیوم پوشش و عایق بندی می شود.
5. کندانسور :
   • ساخت و یکپارچه سازی کندانسور چیلر تراکمی آب خنک 320 تن تبرید با دستگاه های تمام اتوماتیک و با استفاده از تکنولوژی نوین صورت می پذیرد.
   • کنداسور این دستگاه ها، مجهز به لوله های مسی بدون درز با حداکثر انتقال حرارت و راندمان بالا می باشد.
   • بدنه اصلی کندانسور (پوسته) از جنس فولادی و بسیار مستحکم می باشد که، در پایان مراحل ساخت با عایق پلی اتیلن به ضخامت 19 میلی متر، بصورت کامل عایق بندی می شود.
   • پس از اتمام مراحل ساخت، کندانسور دستگاه زیر تست فشار هیدرواستاتیک 10 بار و همچنین تست نشتی هوا قرار می گیرد.
6. تابلو برق و قطعات برقی :
   • سیستم کنترلی و تجهیزات الکترونیکی استفاده شده در تابلو برق از برترین برندهای موجود از جمله (Hyundai,Carel,Schneider,siemens) می باشد.
   • قابلیت اتصال به سیستم مدیریت ساختمان (Building Management System) که در مواقع لازم با توجه به تغییرات شرایط محیطی، تغییرات لازم را به طور خودکار اعمال می نماید.
   • محافظ و کنترل فاز جهت قطع جریان برق در شرایط عدم تقارن ولتاژ سه فاز شبکه که ناشی از اختلاف در فیدبک ولتاژ برگشتی الکتروموتور در حالت دو فاز شدن و یا اختلاف در شبکه می باشد.
   • مجهز به کلید اتوماتیک برای قطع جریان کمپرسور، در صورت اعمال جریان اضافی بیش از حد مجاز کنتاکتور می باشد. در شرایطی که هر یک از کمپرسورها آمپر بیش از حد مصرف کند، این کنترل کننده عمل کرده و کمپرسور را از مدار خارج نموده و از آسیب دیدگی و تحمیل هزینه های سنگین جلوگیری می کند.
   • مجهز به کلید قطع و وصل اصلی با اتصال توسط سر سیم‌های ورودی وخروجی پرس شده مخصوص و جنس کابین تابلو از ورق فولادی با ضخامت مناسب با پوشش رنگ الکترواستاتیک پودری می باشند.

نکات لازم هنگام خرید چیلر تراکمی آب خنک

• ظرفیت ها و مشخصات اعلام شده در جدول مشخصات فنی چیلرهای تراکمی آب خنک براساس تولید دمای آب سرد، 7 درجه سانتی گراد می باشد. جهت نیاز به دمای پایین تر لطفاً با بخش مهندسی تماس بگیرید.
• ساخت انواع چیلر تراکمی آب خنک  با توجه به شرایط کار پروژه و نیاز مشتری محترم با تنوع و بکارگیری مبرد  R22 ،R134 و R407 صورت می پذیرد.
• ساخت چیلر تراکمی آب خنک با کمپرسورهای سانتریفیوژ، اسکرو، پیستونی در ظرفیت های بالاتر جهت شرایط و کاربردهای خاص امکان پذیر است.
•
• کمپرسورهای بکار رفته در چیلرهای تراکمی آب خنک دماتجهیز در تمامی ظرفیت ها، از برندهای معتبر جهانی از جمله Copeland ،Bitzer و Danfoss می باشند.
• تراکمی بر اساس سفارش مشتری ( مانند نصب مبدل صفحه ای برای کنداکسور و اواپراتور) با قیمت های متفاوت قابل انجام خواهد بود .
• هنگام سفارش و یا خرید چیلر تراکمی آبی مورد نیاز، از ابعاد دقیق دستگاه جهت امکان عبور چیلر از درب موتورخانه و انتقال آن بر روی فنداسیون محل نصب چیلر کاملاً مطلع شوید.
• همزمان با سفارش چیلر تراکمی آب خنک موردنیاز از وزن دقیق دستگاه، بمنظور تأمین ماشین و جرثقیل مناسب، جهت حمل و تخلیه این دستگاه از طریق تماس با کارشناسان فروش این شرکت اطلاع کامل داشته باشید.
• با توجه به هزینه های بالای خرید، اجرا و بهره برداری از سیستم های سرمایش و تهویه مطبوع در یک ساختمان و یا مجموعه، که از جمله آنها چیلرهای تراکمی آب خنک می باشند، پیشنهاد می گردد که، جهت انتخاب ظرفیت انواع چیلر مورد نیاز علاوه بر در نظر گرفتن محاسبات و توصیه مهندسین و طراح تاسیسات پروژه خود، برای این مهم حتماً از نظرات کارشناسان بخش طراحی و مهندسی تهویه مطبوع مجموعه تخصصی بهره مند شوید.

ملاحظات نصب و لوله کشی چیلر تراکمی آب خنک

• از آب سختی گیری شده برای مدار پرکن آب برج خنک کننده استفاده شود.
• فضای لازم در اطراف چیلر جهت سرویس و تعمیرات احتمالی در دستگاه، از جمله اسیدشویی و یا تعویض لوله، در موتورخانه در نظر گرفته شود.

سفارش خرید و گارانتی چیلر تراکمی آب خنک 320 تن تبرید

• چیلر تراکمی آب خنک 320 تن تبرید  مدل 4DTCHS320 دارای 15 ماه گارانتی طلایی و 10 سال خدمات بعد از فروش می باشد.
