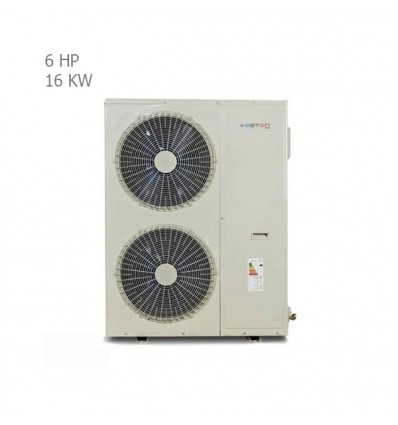

مینی مولتی اسپلیت وستن ایر مدل WVRF06P1T3

برند: وستن ایر (westen air)
دسته‌بندی: سیستم اسپلیت مرکزی VRF

برچسب‌ها:

مینی مولتی اسپلیت وستن ایر مدل WVRF06P1T3

5 سال گارانتی اورین تهویه 5 سال ضمانت تعویض کمپرسور و 24 ماه گارانتی قطعات فنی 15 سال خدمات پس از فروش

انتخاب و خرید مینی مولتی اسپلیت وستن ایر مدل WVRF06P1T3

مینی مولتی اسپلیت وستن ایر مدل WVRF06P1T3 با ظرفیت 6 اسب بخار، از جمله مدل‌های مینی وی آر اف وستن ایر است که جهت تامین سرمایش و گرمایش ساختمان‌هایی که نیازمند یک سیستم تهویه مطبوع مرکزی هستند، مورد استفاده قرار می گیرد. به عبارتی برای نصب و بهره برداری از سیستم‌های VRF که مینی مولتی اسپلیت وستن ایر نیز در این لیست قرار می گیرد، بایستی این نوع سیستم تهویه مطبوع مرکزی در نقشه ساختمان گنجانده شود و برای این منظور مهندسین ساختمان باید آخرین نقشه معماری واحدها و طبقات ساختمان را جهت تعیین ظرفیت و تعداد دستگاه مورد نیاز به کارشناسان شرکت اورین تهویه ارائه دهند.

به طور کلی مینی مولتی اسپلیت وستن ایر که در ظرفیت‌های 5، 6، 8 و 10 اسب بخار تولید می گردد، به عنوان یونیت خارجی سیستم تهویه مطبوع مرکزی ساختمان در نظر گرفته می شود که متناسب با ظرفیت آن، یونیت‌های داخلی انتخاب می شوند تا تکمیل کننده این نوع سیستم تهویه مرکزی مدرن و پیشرفته باشند. لازم به ذکر است ظرفیت کندانسینگ یونیت خارجی برابر یا کمتر از مجموع ظرفیت یونیت‌های داخلی انتخاب می شود که نیازمند محاسبات مهندسی می باشد.

سیستم مولتی اسپلیت یا VRF چیست؟

به طور کلی سیستم اسپلیت مرکزی که در دنیا تحت عنوان VRF شناخته می شود، از یک کندانسور بیرونی که معمولا در بام ساختمان نصب می شود و تعدادی پنل داخلی که در انواع مختلف سقفی توکار، دیواری و کاستی طراحی و تولید می شوند، تشکیل شده است. این سیستم که معمولا در ساختمان‌های بزرگ و مراکز تجاری نصب و راه اندازی می گردد، امکان تنظیم دمای دلخواه در هر یک از فضاهای ساختمان را فراهم می نماید.

سیستم VRF که برگرفته از عبارت Variable Refrigerant Flow و به معنای" کنترل تغییرات حجم مایع مبرد" است، دستگاه‌هایی پیشرفته و مهندسی شده می باشند که به عنوان سیستم تهویه مطبوع مرکزی ساختمان‌ها طراحی و اجرا می شوند.

همانطور که از نام VRF " کنترل تغییرات حجم مایع مبرد" مشخص است، مقدار مایع مبرد با توجه به نیاز سرمایشی و گرمایشی فضاها به صورت هوشمند و مجزا تغییر می‌ کند و امکان کنترل تبخیر مایع مبرد به صورت مجزا در فضاهای مختلف پروژه‌های ساختمانی فراهم می گردد. همچنین تامین سرمایش و گرمایش در پروژه‌های ساختمانی از طریق سیستم‌های مولتی اسپلیت VRF، با قرار گرفتن یک یونیت خارجی با ظرفیت مورد نیاز و تغذیه تعداد یونیت‌های داخلی مشابه همان ظرفیت امکان پذیر می گردد.

در سیستم VRF میزان اختلاف درجه حرارت مبرد بین یونیت داخلی و خارجی به حداقل رسیده و ضریب عملکرد COP سیستم به بالاترین مقدار خود می رسد.

مینی مولتی اسپلیت وستن ایر "MINI WVRF"

مینی مولتی اسپلیت وستن ایر یا مینی وی آر اف وستن ایر خود نوعی مولتی اسپلیت هوشمند است که در ظرفیت‌های پایین تر و ابعاد کوچکتر نسبت به سایر VRFها طراحی و تولید می گردد. در این نوع از سیستم‌های مینی وی آر اف مرکزی نیز از سیستم کنترلی هوشمند استفاده می گردد؛ بنابراین راندمان دستگاه در بالاترین میزان خود قرار می‌گیرد. بدین صورت که متناسب با بار مورد نیاز هر بخش تهویه شونده، سیستم کنترل فرمان به تنظیم میزان مبرد ورودی به یونیت داخلی و دور کمپرسور خارجی را می ‌دهد و در نتیجه میزان مصرف انرژی در سیستم به حداقل می رسد.

در این سیستم متناسب با بار هر بخش، از طریق ترموستات که از آن به عنوان مرحله‌ اول کنترل می ‌توان نام برد اطلاعات به برد کنترل مرکزی دستگاه ارسال می گردد و بخش مرکزی سیستم کنترل فرمان، تنظیم دور کمپرسور را محاسبه می‌ نماید.

لازم به ذکر است در سیستم‌های مینی وی آر اف می‌توان از عملکرد سرمایش و گرمایش به طور همزمان استفاده نمود. کندانسینگ یونیت یا همان یونیت خارجی دستگاه از یک یا چند کمپرسور (با توجه به ظرفیت آن) بهره می برد که تمام کمپرسورها هم می‌ توانند دور متغیر باشند یا تعدادی از آنها دور ثابت و مابقی دور متغیر باشند؛ مشخصا در دستگا‌ه‌هایی که تمام کمپرسورها دور متغیر می‌ باشند، در بارهای پایین‌تر نیز می‌ توان از راندمان بالای سیستم بهره برد.

ویژگی‌ها و مزایای مینی مولتی اسپلیت وستن ایر مدل WVRF06P1T3

بالا بودن ضریب عملکرد COP و نسبت بازدهی انرژی EER

سیستم تمام DC اینورتر دستگاه با بهره گیری از کمپرسورهای اینورتر با مولد DC، ظرفیت و راندمان بالا و محدوده کارکرد گسترده را فراهم می نماید. همچنین کمپرسور DC اینورتر، توسط تکنیک دیجیتالی موج سینوسی 180 درجه، امکان راه اندازی آرام موتور و افزایش بهره وری سیستم را در مقایسه به سیستم‌های کنترل سنتی ایجاد می کند.

دارای مبدل حرارتی با راندمان بالا

بهره گیری از چهار فناوری جهت کاهش مصرف انرژی که شامل قابلیت مدولار بودن برای کنترل مصرف انرژی، فناوری کمپرسور با قابلیت تنظیم کاهش مصرف انرژی، فناوری مبرد با قابلیت تنظیم کاهش مصرف انرژی و فن یونیت خارجی با تکنولوژی کاهش مصرف انرژی می باشد.

تنوع در ترکیب یونیت‌های خارجی

عملکرد گسترده سیستم‌های مینی وی آر اف وستن ایر در بازه دمایی 15- تا 49+ درجه سانتیگراد، استفاده از این سیستم را در طول سال و در مناطق مختلف آب و هوایی امکان پذیر می کند.

فشار استاتیکی متغیر تا 110 پاسکال که ناشی از فن بهینه شده دستگاه است، امکان نصب آن را فضاهای بسته میسر می کند.

عملکرد بی صدا با استفاده از فن‌های مجهز به فناوری CFD

سرمایش و گرمایش سریع همراه با کنترل دقیق دما با استفاده از دو شیر انبساط

کاربری آسان

دارای قابلیت راه اندازی خودکار که این امکان را فراهم می کند در صورت قطع ناگهانی برق، دستگاه تنظیمات عملکرد را به خاطر سپرده و پس از وصل شدن مجدد برق، سیستم را به تنظیمات قبل بازگرداند.

عملکرد اقتصادی که با فعال شدن این حالت، دستگاه پایین ترین دمای سرمایش را در 26+ درجه سانتیگراد و بالاترین دمای گرمایش را در 20+ درجه سانتیگراد حفظ می نماید.

صرفه جویی در فضای نصب

عدم وجود لوله تعادل روغن بین یونیت‌های خارجی

دارای قابلیت راه اندازی اتوماتیک که در زمان راه اندازی دستگاه، برد اصلی یونیت خارجی، می تواند حالت عملکرد دستگاه را بررسی کرده و کد خطای مربوطه را نمایش دهد. پیدا کردن خطا حین راه اندازی، اطمینان پذیری سیستم را افزایش می دهد.

امکان تخلیه و شارژ اتوماتیک مبرد در این دستگاه وجود دارد به طوری که هنگام تعمیر یونیت‌های داخلی یا خارجی مبرد می تواند به طور خودکار تخلیه گردد و یونیت خارجی می تواند برحسب پارامترهای عملکردی نظیر دما و فشار، میزان گاز مبرد را تنظیم کرده و تکنسین را از مقدار شارژ کافی آگاه سازد.

تست با یک دکمه که با یک بار فشردن آرام دکمه برد اصلی، یوینت خارجی قادر است عملکرد کلی دستگاه را در حالت سرمایش و گرمایش بررسی کرده و دیگر نیازی به تست یونیت‌های داخلی به صورت تک تک احساس نمی گردد.

اتصال لوله به صورت 360 درجه برای تسهیل عملیات نصب

عملکرد جعبه سیاه که به خاطر سپردن پارامترهای عملکرد، قبل از خطا و پیدا کردن سریع و دقیق اطلاعات خطا را امکان پذیر می سازد؛ این ویژگی موجب تعمیر دقیق و آسان دستگاه می گردد.

جعبه کنترل الکتریکی قابل چرخش که تعمیر و نگهداری آسانتر دستگاه را بدون نیاز به باز کردن آن فراهم می کند.

گارانتی و خدمات پس از فروش مینی مولتی اسپلیت وستن ایر مدل WVRF06P1T3

تمامی سیستم‌های VRF وستن ایر از تاریخ نصب و راه اندازی دارای 24 ماه گارانتی قطعات داخلی و 5 سال گارانتی کمپرسور، به همراه 15 سال خدمات پس از فروش می باشند.

مدل دستگاه		WVRF06P1T3
ظرفیت - HP		6 اسب بخار
ظرفیت سرمایشی	KW	16
	BTU/hr	54600
ضریب عملکرد سرمایشی (EER)		3.52
ظرفیت گرمایشی - KW		18
ضریب عملکرد گرمایشی (COP)		3.75
برق مصرفی		تک فاز 220 ولت
برق مصرفی سرمایشی \| گرمایشی - KW		4.55\| 4.8
جریان سرمایشی \| گرمایشی - A		22.5 \| 22.8
حجم هوادهی	CFM	3531
	m3/h	6000
حداکثر میزان صدا - dB		57
*ابعاد(ارتفاععرض* طول) - mm**	خالص	1320340940
	با بسته بندی	14404301080
وزن خالص \| با بسته بندی - kg		102 \| 115
گاز مبرد		R410a
قطر لوله کشی - mm	مایع	9.52("3/8)
	گاز	19.05("3/4)
لوله کشی - m	حداکثر فاصله یونیت داخلی و خارجی	50
	حداکثر فاصله عمودی مجاز یونیت داخلی	15
	فاصله بین اولین و دورترین یونیت داخلی	40
	مجموع طول لوله کشی - m	300
حداکثر تعداد یونیت داخلی		7
نسبت اتصال - درصد		130~50
دمای محیط - C°	سرمایش	49~15-
	گرمایش	27~15-
کشور سازنده		چین
