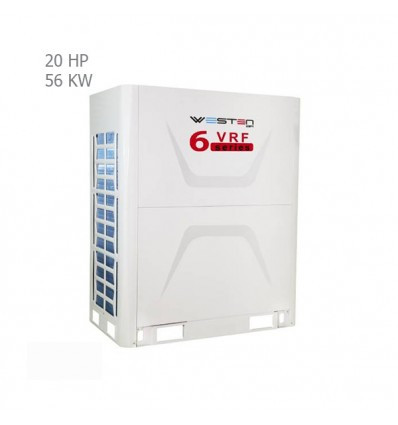

مولتی اسپلیت هوشمند وستن ایر مدل WVRF20P3T3/6

1. ظرفیت: 20 اسب بخار + سه فاز 380 ولت
2. سرمایش و گرمایش سریع + سیستم تمام DC اینورتر
3. گاز مبرد R410a + رده انرژی B
4. کارکرد در رنج دمایی 25- تا 52 درجه سانتیگراد
5. امکان ترکیب حداکثر 4 دستگاه تا ظرفیت حداکثر 88 اسب بخار

 انتخاب و خرید مولتی اسپلیت هوشمند وستن ایر مدل WVRF20P3T3/6

مولتی اسپلیت هوشمند وستن ایر مدل WVRF20P3T3/6 با ظرفیت 20 اسب بخار به تنهایی و یا در کنار 1 الی 3 اسپلیت مرکزی دیگر برای تشکیل ظرفیت‌های بالاتر، می تواند به عنوان هسته مرکزی سیستم سرمایشی و گرمایشی پروژه‌های ساختمانی بزرگ مورد استفاده قرار گیرد. در واقع این دستگاه به عنوان یونیت خارجی سیستم تهویه مطبوع مرکزی ساختمان در نظر گرفته می شود که متناسب با ظرفیت آن، یونیت‌های داخلی انتخاب می شوند تا تکمیل کننده این نوع سیستم تهویه مرکزی مدرن و پیشرفته باشند.

به طور کلی مولتی اسپلیت هوشمند وستن ایر که در ظرفیت‌های 8 الی 22 اسب بخار تولید می شود، دارای قابلیت ترکیب حداکثر 4 دستگاه تا حداکثر 88 اسب بخار می باشد. از مزایای قابلیت ترکیب چند مولتی اسپلیت، صرفه جویی در فضا با تامین ظرفیت مورد نیاز با حداقل تعداد دستگاه، نصب آسان و به حداقل رسیدن هزینه‌های جاری می باشد.

سیستم مولتی اسپلیت یا VRF چیست؟

در این بخش لازم است در خصوص سیستم‌های اسپلیت مرکزی که مولتی اسپلیت هوشمند وستن ایر نیز در این دسته قرار می گیرد توضیحاتی ارائه بدهیم.

به طور کلی سیستم اسپلیت مرکزی که در دنیا تحت عنوان VRF شناخته می شود، از یک کندانسور بیرونی که معمولا در بام ساختمان نصب می شود و تعدادی پنل داخلی که در انواع مختلف سقفی توکار، دیواری و کاستی طراحی و تولید می شوند، تشکیل شده است. این سیستم که معمولا در ساختمان‌های بزرگ و مراکز تجاری نصب و راه اندازی می گردد، امکان تنظیم دمای دلخواه در هر یک از فضاهای ساختمان را فراهم می نماید.

سیستم VRF که برگرفته از عبارت Variable Refrigerant Flow و به معنای" کنترل تغییرات حجم مایع مبرد" است، دستگاه‌هایی پیشرفته و مهندسی شده می باشند که به عنوان سیستم تهویه مطبوع مرکزی ساختمان‌ها طراحی و اجرا می شوند.

همانطور که از نام VRF " کنترل تغییرات حجم مایع مبرد" مشخص است، مقدار مایع مبرد با توجه به نیاز سرمایشی و گرمایشی فضاها به صورت هوشمند و مجزا تغییر می‌ کند و امکان کنترل تبخیر مایع مبرد به صورت مجزا در فضاهای مختلف پروژه‌های ساختمانی فراهم می گردد. همچنین تامین سرمایش و گرمایش در پروژه‌های ساختمانی از طریق سیستم‌های مولتی اسپلیت VRF، با قرار گرفتن یک یونیت خارجی با ظرفیت مورد نیاز و تغذیه تعداد یونیت‌های داخلی مشابه همان ظرفیت امکان پذیر می گردد.

در سیستم VRF میزان اختلاف درجه حرارت مبرد بین یونیت داخلی و خارجی به حداقل رسیده و ضریب عملکرد COP سیستم به بالاترین مقدار خود می رسد.

مولتی اسپلیت هوشمند وستن ایر WVRF

مولتی اسپلیت هوشمند وستن ایر که با نام تجاری WVRF (Westen Air Variable Refrigrant Flow) به بازارهای جهانی صنعت تهویه مطبوع معرفی می گردد، از جمله محصولات دوستدار محیط زیست می‌باشد که با راندمان بسیار بالا و منطبق با استاندارد‌های محیط زیست، به موفقیت دست یافته است.

دستگاه‌های WVRF وستن ایر دارای خصوصیاتی از جمله فناوری کاهش مصرف انرژی، دمای کارکرد از 20- الی 52 درجه سانتیگراد، فشار استاتیکی 82 پاسکال برای فن یونیت خارجی، عملکرد کم صدا و قابلیت مجموع لوله کشی تا 1000 متر و ارتفاع 90 متر می ‌باشند.

همچنین مولتی اسپلیت هوشمند وستن ایر دارای یونیت‌های داخلی متنوعی در انواع دیواری، کاستی سقفی و سقفی توکار است که قادر است در ظرفیت‌های بالا به حدکثر 64 یونیت داخلی متصل گردد که پس از نصب و در زمان راه‌اندازی سیستم، یونیت خارجی به صورت اتوماتیک یونیت‌های داخلی را آدرس دهی می نماید.

همچنین این سیستم از گاز مبرد R410a بهره می برد که مناسب و سازگار با محیط زیست (سازگاز با لایه ی اوزن) می‌باشد.

ویژگی‌ها و مزایای مولتی اسپلیت هوشمند وستن ایر مدل WVRF20P3T3/6

وی آر اف وستن ایر مدل WVRF20P3T3/6 از ویژگی‌های زیر برخوردار می باشد:

• بالا بودن ضریب عملکرد COP و نسبت بازدهی انرژی EER
• سیستم تمام DC اینورتر دستگاه با بهره گیری از کمپرسورهای اینورتر با مولد DC، ظرفیت و راندمان بالا و محدوده کارکرد گسترده را فراهم می نماید. همچنین کمپرسور DC اینورتر، توسط تکنیک دیجیتالی موج سینوسی 180 درجه، امکان راه اندازی آرام موتور و افزایش بهره وری سیستم را در مقایسه به سیستم‌های کنترل سنتی ایجاد می کند.
• دارای مبدل حرارتی با راندمان بالا
• بهره گیری از چهار فناوری جهت کاهش مصرف انرژی که شامل قابلیت مدولار بودن برای کنترل مصرف انرژی، فناوری کمپرسور با قابلیت تنظیم کاهش مصرف انرژی، فناوری مبرد با قابلیت تنظیم کاهش مصرف انرژی و فن یونیت خارجی با تکنولوژی کاهش مصرف انرژی می باشد.
• تنوع در ترکیب یونیت‌های خارجی از 8HP الی 22HP که امکان ترکیب حداکثر 4 دستگاه تا ظرفیت حداکثر 88 اسب بخار را فراهم می کند.
• عملکرد گسترده سیستم‌های وی آر اف وستن ایر در بازه دمایی 25- تا 52+ درجه سانتیگراد، استفاده از این سیستم را در طول سال و در مناطق مختلف آب و هوایی امکان پذیر می کند.
• فشار استاتیکی متغیر تا 110 پاسکال که ناشی از فن بهینه شده دستگاه است، امکان نصب آن را فضاهای بسته میسر می کند.
• عملکرد بی صدا با استفاده از فن‌های مجهز به فناوری CFD
• سرمایش و گرمایش سریع همراه با کنترل دقیق دما با استفاده از دو شیر انبساط
• کاربری آسان
• دارای قابلیت راه اندازی خودکار که این امکان را فراهم می کند در صورت قطع ناگهانی برق، دستگاه تنظیمات عملکرد را به خاطر سپرده و پس از وصل شدن مجدد برق، سیستم را به تنظیمات قبل بازگرداند.
• عملکرد اقتصادی که با فعال شدن این حالت، دستگاه پایین ترین دمای سرمایش را در 26+ درجه سانتیگراد و بالاترین دمای گرمایش را در 20+ درجه سانتیگراد حفظ می نماید.
• صرفه جویی در فضای نصب
• عدم وجود لوله تعادل روغن بین یونیت‌های خارجی
• دارای قابلیت راه اندازی اتوماتیک که در زمان راه اندازی دستگاه، برد اصلی یونیت خارجی، می تواند حالت عملکرد دستگاه را بررسی کرده و کد خطای مربوطه را نمایش دهد. پیدا کردن خطا حین راه اندازی، اطمینان پذیری سیستم را افزایش می دهد.
• امکان تخلیه و شارژ اتوماتیک مبرد در این دستگاه وجود دارد به طوری که هنگام تعمیر یونیت‌های داخلی یا خارجی مبرد می تواند به طور خودکار تخلیه گردد و یونیت خارجی می تواند برحسب پارامترهای عملکردی نظیر دما و فشار، میزان گاز مبرد را تنظیم کرده و تکنسین را از مقدار شارژ کافی آگاه سازد.
• تست با یک دکمه که با یک بار فشردن آرام دکمه برد اصلی، یوینت خارجی قادر است عملکرد کلی دستگاه را در حالت سرمایش و گرمایش بررسی کرده و دیگر نیازی به تست یونیت‌های داخلی به صورت تک تک احساس نمی گردد.
• اتصال لوله به صورت 360 درجه
• عملکرد جعبه سیاه که به خاطر سپردن پارامترهای عملکرد، قبل از خطا و پیدا کردن سریع و دقیق اطلاعات خطا را امکان پذیر می سازد؛ این ویژگی موجب تعمیر دقیق و آسان دستگاه می گردد.
• جعبه کنترل الکتریکی قابل چرخش که تعمیر و نگهداری آسانتر دستگاه را بدون نیاز به باز کردن آن فراهم می کند.
• قابلیت مجموع لوله کشی تا 1000 متر و ارتفاع 90 متر
• عملکرد چرخشی کمپرسورها در زمان کارکرد
• کنترل هوشمند دما

گارانتی و خدمات پس از فروش مولتی اسپلیت هوشمند وستن ایر 20 اسب بخار

تمامی سیستم‌های VRF وستن ایر از تاریخ نصب و راه اندازی دارای 24 ماه گارانتی قطعات داخلی و 5 سال گارانتی کمپرسور، به همراه 15 سال خدمات پس از فروش می باشند.



مدل دستگاه		WVRF20P3T3/6
ظرفیت - HP		20 اسب بخار
ظرفیت سرمایشی - KW		56
W/W - EER		3.92
ظرفیت گرمایشی - KW		63
W/W - COP		4.22
برق مصرفی		سه فاز 380 ولت
حداکثر جریان - A		39.30
کمپرسور	تعداد	2
	نوع	DC Inverter
	برند	Hitachi
موتور فن خارجی	تعداد	2
	نوع	DC Inverter
	برند	Panasonic/ Broad-Ocean
	سرعت- r/min	1095
فن خارجی	تعداد	2
	نوع	Axial
	جنس	پلاستیک
ردیف کویل		3
حجم هوادهی	CFM	9412
	m3/h	16000
حداکثر میزان صدا - dB		63
ابعاد(ارتفاع*عرض* طول) - mm	خالص	1635*765*1340
	با بسته بندی	1805*815*1400
وزن خالص | با بسته بندی - kg		330 | 345
گاز مبرد	نوع	R410a
	میزان شارژ - kg	16
لوله کشی مبرد	مایع - mm	15.88
	گاز - mm	28.6
	حداکثر طول لوله کشی - m	1000
	حداکثر ارتفاع لوله کشی - m	110
دمای محیط - C	سرمایش	52~15-
	گرمایش	29~25-
کشور سازنده		چین
