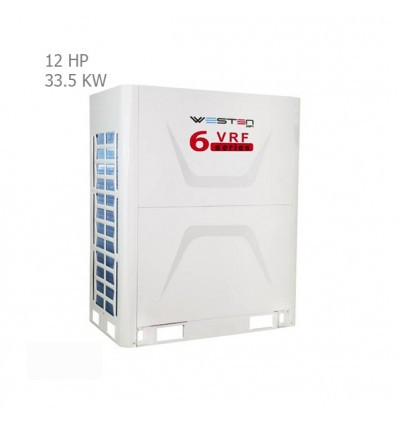

مولتی اسپلیت هوشمند وستن ایر مدل WVRF12P3T3/6
- برند: وستن ایر (westen air)
- دستهبندی: سیستم اسپلیت مرکزی VRF
مولتی اسپلیت هوشمند وستن ایر مدل WVRF12P3T3/6 با ظرفیت 12 اسب بخار به تنهایی و یا در کنار 1 الی 3 اسپلیت مرکزی دیگر برای تشکیل ظرفیتهای بالاتر، می تواند به عنوان هسته مرکزی سیستم سرمایشی و گرمایشی پروژههای ساختمانی بزرگ مورد استفاده قرار گیرد. در واقع این دستگاه به عنوان یونیت خارجی سیستم تهویه مطبوع مرکزی ساختمان در نظر گرفته می شود که متناسب با ظرفیت آن، یونیتهای داخلی انتخاب می شوند تا تکمیل کننده این نوع سیستم تهویه مرکزی مدرن و پیشرفته باشند.
به طور کلی مولتی اسپلیت هوشمند وستن ایر که در ظرفیتهای 8 الی 22 اسب بخار تولید می شود، دارای قابلیت ترکیب حداکثر 4 دستگاه تا حداکثر 88 اسب بخار می باشد. از مزایای قابلیت ترکیب چند مولتی اسپلیت، صرفه جویی در فضا با تامین ظرفیت مورد نیاز با حداقل تعداد دستگاه، نصب آسان و به حداقل رسیدن هزینههای جاری می باشد.
در این بخش لازم است در خصوص سیستمهای اسپلیت مرکزی که مولتی اسپلیت هوشمند وستن ایر نیز در این دسته قرار می گیرد توضیحاتی ارائه بدهیم.
به طور کلی سیستم اسپلیت مرکزی که در دنیا تحت عنوان VRF شناخته می شود، از یک کندانسور بیرونی که معمولا در بام ساختمان نصب می شود و تعدادی پنل داخلی که در انواع مختلف سقفی توکار، دیواری و کاستی طراحی و تولید می شوند، تشکیل شده است. این سیستم که معمولا در ساختمانهای بزرگ و مراکز تجاری نصب و راه اندازی می گردد، امکان تنظیم دمای دلخواه در هر یک از فضاهای ساختمان را فراهم می نماید.
سیستم VRF که برگرفته از عبارت Variable Refrigerant Flow و به معنای" کنترل تغییرات حجم مایع مبرد" است، دستگاههایی پیشرفته و مهندسی شده می باشند که به عنوان سیستم تهویه مطبوع مرکزی ساختمانها طراحی و اجرا می شوند.
همانطور که از نام VRF " کنترل تغییرات حجم مایع مبرد" مشخص است، مقدار مایع مبرد با توجه به نیاز سرمایشی و گرمایشی فضاها به صورت هوشمند و مجزا تغییر می کند و امکان کنترل تبخیر مایع مبرد به صورت مجزا در فضاهای مختلف پروژههای ساختمانی فراهم می گردد. همچنین تامین سرمایش و گرمایش در پروژههای ساختمانی از طریق سیستمهای مولتی اسپلیت VRF، با قرار گرفتن یک یونیت خارجی با ظرفیت مورد نیاز و تغذیه تعداد یونیتهای داخلی مشابه همان ظرفیت امکان پذیر می گردد.
در سیستم VRF میزان اختلاف درجه حرارت مبرد بین یونیت داخلی و خارجی به حداقل رسیده و ضریب عملکرد COP سیستم به بالاترین مقدار خود می رسد.
مولتی اسپلیت هوشمند وستن ایر که با نام تجاری WVRF (Westen Air Variable Refrigrant Flow) به بازارهای جهانی صنعت تهویه مطبوع معرفی می گردد، از جمله محصولات دوستدار محیط زیست میباشد که با راندمان بسیار بالا و منطبق با استانداردهای محیط زیست، به موفقیت دست یافته است.
دستگاههای WVRF وستن ایر دارای خصوصیاتی از جمله فناوری کاهش مصرف انرژی، دمای کارکرد از 20- الی 52 درجه سانتیگراد، فشار استاتیکی 82 پاسکال برای فن یونیت خارجی، عملکرد کم صدا و قابلیت مجموع لوله کشی تا 1000 متر و ارتفاع 90 متر می باشند.
همچنین مولتی اسپلیت هوشمند وستن ایر دارای یونیتهای داخلی متنوعی در انواع دیواری، کاستی سقفی و سقفی توکار است که قادر است در ظرفیتهای بالا به حدکثر 64 یونیت داخلی متصل گردد که پس از نصب و در زمان راهاندازی سیستم، یونیت خارجی به صورت اتوماتیک یونیتهای داخلی را آدرس دهی می نماید.
همچنین این سیستم از گاز مبرد R410a بهره می برد که مناسب و سازگار با محیط زیست (سازگاز با لایه ی اوزن) میباشد.
مولتی اسپلیت هوشمند وستن ایر مدل WVRF12P3T3/6 از ویژگیهای زیر برخوردار می باشد:
تمامی سیستمهای VRF وستن ایر از تاریخ نصب و راه اندازی دارای 24 ماه گارانتی قطعات داخلی و 5 سال گارانتی کمپرسور، به همراه 15 سال خدمات پس از فروش می باشند.
مدل دستگاه | WVRF12P3T3/6 | |
ظرفیت - HP | 12 اسب بخار | |
ظرفیت سرمایشی - KW | 33.5 | |
W/W - EER | 4.35 | |
ظرفیت گرمایشی - KW | 37.5 | |
W/W - COP | 4.90 | |
برق مصرفی | سه فاز 380 ولت | |
حداکثر جریان - A | 21.10 | |
کمپرسور | تعداد | 1 |
نوع | DC Inverter | |
برند | Hitachi | |
موتور فن خارجی | تعداد | 1 |
نوع | DC Inverter | |
برند | Panasonic/ Broad-Ocean | |
سرعت- r/min | 870 | |
فن خارجی | تعداد | 1 |
نوع | Axial | |
جنس | پلاستیک | |
ردیف کویل | 3 | |
حجم هوادهی | CFM | 7059 |
m3/h | 12000 | |
حداکثر میزان صدا - dB | 58 | |
ابعاد(ارتفاع*عرض* طول) - mm | خالص | 1635*765*990 |
با بسته بندی | 1805*815*1050 | |
وزن خالص | با بسته بندی - kg | 230 | 240 | |
گاز مبرد | نوع | R410a |
میزان شارژ - kg | 14 | |
لوله کشی مبرد | مایع - mm | 12.7 |
گاز - mm | 22.2 | |
حداکثر طول لوله کشی - m | 1000 | |
حداکثر ارتفاع لوله کشی - m | 110 | |
دمای محیط - C | سرمایش | -15~52 |
گرمایش | -25~29 | |
کشور سازنده | چین |
