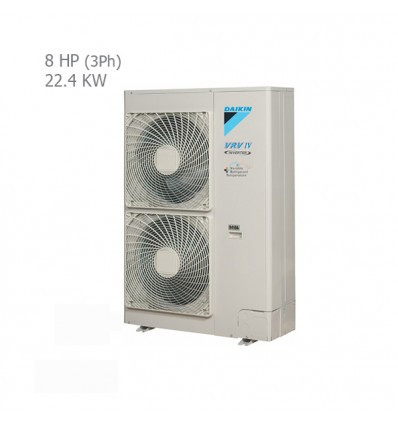

مینی اسپلیت مرکزی دایکین سه فاز مدل 8TY1

1. ظرفیت: 8 اسب بخار + سه فاز 380 ولت
2. سرمایش و گرمایش سریع + سیستم اینورتر
3. دارای گاز مبرد R410a و کمپرسور اسکرال
4. کارکرد در رنج دمایی 20- تا 52+ درجه سانتیگراد
5. امکان اتصال به حداکثر 64 یونیت داخلی+سطح صدای بسیار کم

مدل دستگاه		8TY1
محدوده ظرفیت - HP		8 اسب بخار
ظرفیت سرمایشی	KW	22.4
	BTU/hr	76432
W/W - EER		3.66
ظرفیت گرمایشی - KW		25
W/W - COP		4.02
برق مصرفی		سه فاز 380 ولت
توان مصرفی سرمایش - KW		6.12
توان مصرفی گرمایش - KW		6.22
کمپرسور اینورتر	تعداد	-
	نوع	اسکرال
	برند	دایکین
ردیف کویل		-
حجم هوادهی	CFM	4944
	m3/h	8400
حداکثر میزان صدا - dB		55
ابعاد (ارتفاع*عرض*طول) - mm		1430*320*940
وزن خالص - kg		144
گاز مبرد	نوع	R410a
	میزان شارژ - kg	4.5
لوله کشی مبرد	مایع - mm	9.52 ("3/8)
	گاز - mm	19.05 ("3/4)
	حداکثر طول لوله کشی مجاز - m	300
	حداکثر ارتفاع لوله کشی - m	50
دمای محیط - C°	سرمایش	52+~5-
	گرمایش	15.5+~20-
حداکثر ظرفیت فیوز برق مورد نیاز - A		25
حداکثر تعداد یونیت‌های داخلی قابل نصب		64 (با توجه به ظرفیت یونیت‌های داخلی)
کشور سازنده		بلژیک



انتخاب و خرید مینی اسپلیت مرکزی دایکین سه فاز مدل 8TY1

یونیت بیرونی مینی اسپلیت مرکزی دایکین (VRV IV S) در ظرفیت‌های 4HP الی 12HP عرضه می گردد و دارای ابعاد و وزن کمتری نسبت به مدل‌های عادی (سری RXYQ) می باشد. مینی VRV دایکین با قابلیت اتصال حداکثر 64 یونیت داخلی (با توجه به ظرفیت یونیت‌های داخلی)، همراه با کویل 4 طرفه و نمایشگر دیجیتال، دارای امکان لوله کشی انعطاف پذیر به صورت انشعاب گیری و موازی با حداکثر ارتفاع 50 متر و حداکثر فاصله 150 متر بین یونیت داخلی و خارجی می باشد.

VRV چیست؟

به طور کلی سیستم VRV نوعی سیستم‌ تهویه مطبوع مرکزی پیشرفته برای تامین سرمایش و گرمایش پروژه‌های ساختمانی بزرگ مانند مجتمع‌های مسکونی و تجاری، برج‌ها، بیمارستان‌ها، هتل‌ها و غیره است که دارای عملکردی مشابه کولرهای گازی و یا داکت اسپلیت‌ها می باشد.

در اصل VRV برگرفته از عبارت Variable Refrigerant Volume است که به معنای کنترل تغییرات حجم مایع مبرد بر اساس بار مورد نیاز می باشد؛ همچنین در ایران و سایر کشورها نام VRF مخفف عبارت Variable Refrigerant Flow، برای سیستم‌های VRV مرسوم می باشد.

همانطور که از نام VRV برمی آید در این نوع سیستم مقدار مایع مبرد با توجه به نیاز سرمایشی و گرمایشی فضاها به صورت هوشمند و مجزا تغییر می کند و تفاوت آن با کولرهای گازی و اسپلیت‌ها در این است که در اسپلیت‌های مرسوم امکان کنترل تبخیر مایع مبرد به صورت مجزا در فضاهای مختلف پروژه فراهم نمی باشد. علاوه بر این در سیستم VRV میزان اختلاف درجه حرارت بین یونیت داخلی و خارجی به کمترین حد خود رسیده به طوری که ضریب عملکرد سیستم (COP)، به بالاترین حد خود می رسد.

ویژگی‌های مینی اسپلیت مرکزی دایکین سه فاز مدل 8TY1

مینی اسپلیت مرکزی دایکین مدل 8TY1 با ظرفیت 8 اسب بخار  و برق مصرفی سه فاز 380 ولت می تواند به عنوان هسته مرکزی سیستم سرمایشی و گرمایشی پروژه‌های ساختمانی مورد بهره برداری قرار گیرد. در واقع این دستگاه به عنوان یونیت خارجی سیستم تهویه مطبوع مرکزی ساختمان در نظر گرفته می شود که متناسب با ظرفیت آن، یونیت‌های داخلی (تا حداکثر 64 یونیت داخلی با توجه به ظرفیت) انتخاب می شوند تا تکمیل کننده این نوع سیستم تهویه مرکزی مدرن و پیشرفته باشند. از جمله ویژگی‌ها‌ و مزایای مینی اسپلیت مرکزی دایکین عبارت است از:

• تعداد یونیت های داخلی: قابلیت اتصال حداکثر 64 دستگاه یونیت داخلی به یک یونیت خارجی با توجه به ظرفیت یونیت‌های داخلی
• میزان مصرف برق: افزایش EER در سیستم به میزان 187 درصد
• افزایش عمر مفید کمپرسور: عمر مفید بالای 25 سال در کمپرسور های اینورتر
• صدای بسیار کم: این دستگاه با کمترین میزان صدای تولیدی به فعالیت خود ادامه دهد تا آرامش محیط زندگی و کار شما را حفظ نماید.
• محدوده دمای بالا: قابلیت کارکرد در شرایط آب و هوایی مختلف با دمای 20- تا 15.5+ درجه سانتیگراد در حالت گرمایش و 5- الی 46+ درجه سانتیگراد در حالت سرمایش
• لوله کشی انعطاف پذیر تا 300 متر: لوله کشی در این سیستم به صورت انشعاب گیری و موازی انجام می پذیرد که تا 300 متر لوله کشی را امکان پذیر می نماید. از این روی بیشترین فاصله بین یونیت داخلی و خارجی می تواند تا 150 متر (120 متر برای ظرفیت 4 تا 8 اسب بخار)، اختلاف ارتفاع بین یونیت خارجی و داخلی تا 50 متر و اختلاف ارتفاع بین چندین یونیت داخلی تا 15 متر در نظر گرفته شود. همچنین طولانی ترین لوله کشی پس از اولین انشعاب می تواند حداکثر 40 متر باشد که این انعطاف پذیری در لوله کشی کارایی مینی VRV دایکین را در بهره برداری در پروژه‌های مختلف افزایش می دهد.



• عدم نیاز به زیر سازی نصب: حداکثر وزن یک یونیت 180 کیلوگرم
• لوله کشی یکپارچه: سیستم لوله کشی یکپارچه Refnet

مزایای مینی اسپلیت مرکزی دایکین سه فاز مدل 8TY1

• مجهز به سیستم دمای متغیر ماده مبرد VRT که بالاترین میزان بازدهی فصلی را در میان نمونه‌های مشابه برای این محصول رقم زده است.
• برخورداری از نرم افزار پیشرفته VRF Configurator که جهت راه اندازی سریع و آسان یونیت خارجی در نظر گرفته شده است.
• کویل 4 طرفه در 3 ردیف که فناوری انحصاری شرکت دایکین برای این نوع سیستم اسپلیت مرکزی می باشد دارای 50 درصد سطح تبادل حرارت بیشتر بوده که باعث افزایش 30 درصدی کارایی VRV می گردد.
• بهره گیری از کمپرسورهای اینورتر کامل که هماهنگ با سیستم VRT دایکین، شروع به کار با کمترین میزان جریان و کنترل پیوسته ظرفیت دستگاه طراحی شده است.
• نمایشگر دیجیتال به کار رفته در یونیت خارجی VRV دایکین قابلیت نمایش کدهای خطا و اطلاعات ضروری سیستم بدون نیاز به باز کردن دستگاه را دارد کهاطمینان کاربرد از عملکرد صحیح سیستم را به همراه دارد و باعث می شود در هنگام پیشامدهای احتمالی، زمان راه اندازی مجدد دستگاه تا میزان قابل توجهی کاهش یابد.

گارانتی و خدمات پس از فروش مینی اسپلیت مرکزی دایکین سه فاز 8 اسب بخار

تمامی سیستم‌های مینی VRV دایکین از 24 ماه گارانتی قطعات داخلی و 5 سال گارانتی کمپرسور شرکت جهان تهویه ریما بهره می برند. همچنین شرکت وارد کننده برای تمامی محصولات 10 سال خدمات پس از فروش شامل تامین تجهیزات و قطعات یدکی ارائه می دهد.
