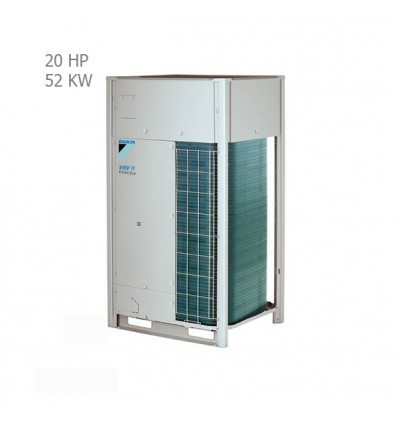

سیستم اسپلیت مرکزی دایکین 20 اسب بخار مدل RXYQ-20U

1. ظرفیت: 20 اسب بخار + سه فاز 380 ولت
2. سرمایش و گرمایش سریع + سیستم اینورتر
3. دارای گاز مبرد R410a و کمپرسور اسکرال
4. کارکرد در رنج دمایی 20- تا 52+ درجه سانتیگراد
5. مجهز به نمایشگر دیجیتال +امکان اتصال به حداکثر 43 یونیت داخلی

مدل دستگاه		RXYQ-20U
محدوده ظرفیت - HP		20 اسب بخار
ظرفیت سرمایشی	KW	52
	BTU/hr	177431
W/W - EER		3.04
ظرفیت گرمایشی - KW		63
W/W - COP		4
برق مصرفی		سه فاز 380 ولت
توان مصرفی سرمایش - KW		18.5
توان مصرفی گرمایش - KW		17
کمپرسور اینورتر	تعداد	2
	نوع	اسکرال
	برند	دایکین
ردیف کویل		3
حجم هوادهی	CFM	9217
	m3/h	15660
حداکثر میزان صدا - dB		66
ابعاد (ارتفاع*عرض*طول) - mm		1685*765*1240
وزن - kg		308
گاز مبرد	نوع	R410a
	میزان شارژ - kg	11.8
لوله کشی مبرد	مایع - mm	15.9 ("5/8)
	گاز - mm	28.6 ("1/8 1)
	حداکثر طول لوله کشی مجاز - m	1000
	حداکثر ارتفاع لوله کشی - m	90
دمای محیط - C°	سرمایش	52+~5-
	گرمایش	15.5+~20-
حداکثر ظرفیت فیوز برق مورد نیاز - A		50
حداکثر تعداد یونیت‌های داخلی قابل نصب		43
کشور سازنده		بلژیک



انتخاب و خرید سیستم اسپلیت مرکزی دایکین 20 اسب بخار مدل RXYQ-20U

یونیت بیرونی سیستم اسپلیت مرکزی (VRV) دایکین سری RXYQ در ظرفیت‌های 8HP الی 54HP (بصورت مدولار) با قابلیت اتصال حداکثر 64 یونیت داخلی (برای هر یونیت) همراه با کویل 4 طرفه، نمایشگر دیجیتال و امکان لوله کشی تا 1000 متر (90 متر حداکثر ارتفاع و 165 متر حداکثر فاصله بین یونیت داخلی و خارجی) توسط شرکت جهان تهویه ریما عرضه می گردد.

VRV چیست؟

سیستم VRV از جمله سیستم‌های تهویه مطبوع مرکزی پیشرفته ای است که برای تامین سرمایش و گرمایش پروژه‌های ساختمانی بزرگ نظیر مجتمع‌های مسکونی و تجاری، برج‌ها، بیمارستان‌ها، هتل‌ها و غیره مورد بهره برداری قرار می گیرد.

به طور کلی VRV حروف اختصاری عبارت Variable refrigerant volume، به معنای کنترل تغییرات حجم مایع مبرد بر اساس بار مورد نیاز می باشد؛ سیستم‌های VRV در دنیا تحت عنوان VRF یا Variable Refrigerant Flow نیز شناخته می شوند.

VRV بدین معنا است که مقدار مایع مبرد با توجه به نیاز سرمایشی و گرمایشی فضاها به صورت هوشمند و مجزا تغییر می کند؛ این در حالی است که در کولرهای گازی و اسپلیت مرسوم، امکان کنترل تبخیر مایع مبرد به صورت مجزا در فضاهای مختلف پروژه فراهم نمی باشد. علاوه بر این در سیستم VRV میزان اختلاف درجه حرارت بین یونیت داخلی و خارجی به کمترین حد خود می رسد به طوری که ضریب عملکرد سیستم (COP)، به بالاترین حد خود دست می یابد.

ویژگی‌های سیستم اسپلیت مرکزی دایکین 20 اسب بخار مدل RXYQ-20U

سیستم اسپلیت مرکزی دایکین مدل RXYQ-20U با ظرفیت 20 اسب بخار به تنهایی و یا به صورت ترکیبی با 1 یا 2 یونیت خارجی دیگر دایکین برای ایجاد ظرفیت‌های بالاتر، می تواند به عنوان هسته مرکزی سیستم سرمایشی و گرمایشی پروژه‌های ساختمانی بزرگ مورد استفاده قرار گیرد. در واقع این دستگاه به عنوان یونیت خارجی سیستم تهویه مطبوع مرکزی ساختمان در نظر گرفته می شود که متناسب با ظرفیت آن، یونیت‌های داخلی انتخاب می شوند تا تکمیل کننده این نوع سیستم تهویه مرکزی مدرن و پیشرفته باشند. از جمله ویژگی‌ها‌ و مزایای سیستم اسپلیت مرکزی دایکین سری RXYQ عبارت است از:

• تعداد یونیت های داخلی: قابلیت اتصال 64 دستگاه یونیت داخلی به یک یونیت خارجی
• میزان مصرف برق: افزایش EER در سیستم به میزان 187 درصد
• افزایش عمر مفید کمپرسور: عمر مفید بالای 25 سال در کمپرسور های اینورتر
• صدای بسیار کم: میانگین صدای 30 dBa
• محدوده دمای بالا: قابلیت کارکرد از -25 الی +52 درجه سانتیگراد
• لوله کشی انعطاف پذیر تا 1000 متر: لوله کشی در این سیستم اسپلیت مرکزی به صورت انشعاب گیری و موازی انجام می پذیرد که تا 1000 متر لوله کشی را امکان پذیر می نماید. از این روی بیشترین فاصله بین یونیت داخلی و خارجی می تواند تا 165 متر، اختلاف ارتفاع بین یونیت خارجی و داخلی تا 90 متر و اختلاف ارتفاع بین چندین یونیت داخلی تا 30 متر در نظر گرفته شود. همچنین طولانی ترین لوله کشی پس از اولین انشعاب می تواند حداکثر 90 متر باشد که این انعطاف پذیری در لوله کشی کارایی سیستم اسپلیت مرکزی دایکین را در بهره برداری در پروژه‌های مختلف افزایش می دهد.



• عدم نیاز به زیر سازی نصب: حداکثر وزن یک یونیت 398 کیلوگرم
• لوله کشی یکپارچه: سیستم لوله کشی یکپارچه Refnet

مزایای سیستم اسپلیت مرکزی دایکین 20 اسب بخار مدل RXYQ-20U

• مجهز به سیستم دمای متغیر ماده مبرد VRT که بالاترین میزان بازدهی فصلی را در میان نمونه‌های مشابه برای این محصول رقم زده است.
• برخورداری از نرم افزار پیشرفته VRF Configurator که جهت راه اندازی سریع و آسان یونیت خارجی در نظر گرفته شده است.
• کویل 4 طرفه در 3 ردیف که فناوری انحصاری شرکت دایکین برای این نوع سیستم اسپلیت مرکزی می باشد دارای 50 درصد سطح تبادل حرارت بیشتر بوده که باعث افزایش 30 درصدی کارایی VRV می گردد.
• بهره گیری از کمپرسورهای اینورتر کامل که هماهنگ با سیستم VRT دایکین، شروع به کار با کمترین میزان جریان و کنترل پیوسته ظرفیت دستگاه طراحی شده است.
• نمایشگر دیجیتال به کار رفته در یونیت خارجی VRV دایکین قابلیت نمایش کدهای خطا و اطلاعات ضروری سیستم بدون نیاز به باز کردن دستگاه را دارد که اطمینان کاربرد از عملکرد صحیح سیستم را به همراه دارد و باعث می شود در هنگام پیشامدهای احتمالی، زمان راه اندازی مجدد دستگاه تا میزان قابل توجهی کاهش یابد.

گارانتی و خدمات پس از فروش سیستم اسپلیت مرکزی دایکین مدل 20 اسب بخار

تمامی سیستم‌های VRV دایکین از 24 ماه گارانتی قطعات داخلی و 5 سال گارانتی کمپرسور شرکت جهان تهویه ریما بهره می برند. همچنین شرکت وارد کننده برای تمامی محصولات 10 سال خدمات پس از فروش شامل تامین تجهیزات و قطعات یدکی ارائه می دهد.
