برند : دایکین
دستهبندی : سیستم اسپلیت مرکزی VRF

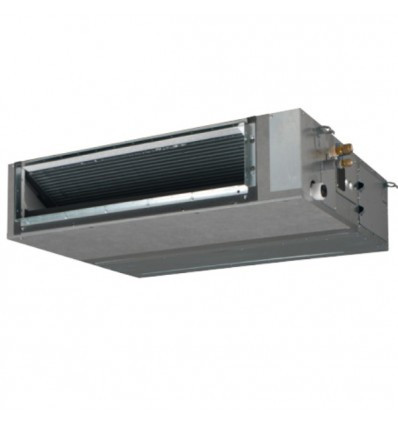

یونیت داخلی سقفی توکار فشارمتوسط VRFدایکین FXSQ-A
- موجود در 11 ظرفیت سرمایشی: 1.7 تا 16 کیلووات
- قابلیت تنظیم خودکار دور فن خروجی دستگاه
- امکان کنترل چندین فضای مختلف توسط فناوری منطقه بندی چندگانه
- قابلیت دریافت هوای تازه به صورت سفارشی
- دارای تایمر و فیلتر تصفیه هوا
| مدل دستگاه | FXSQ-15A | FXSQ-20A | FXSQ-25A | FXSQ-32A | FXSQ-40A | FXSQ-50A | FXSQ-63A | FXSQ-80A | FXSQ-100A | FXSQ-125A | FXSQ-140A | |
| ظرفیت سرمایشی | BTU/hr | 5800 | 7507 | 9554 | 12284 | 15354 | 19108 | 24226 | 30709 | 38216 | 47770 | 54594 |
| KW | 1.7 | 2.2 | 2.8 | 3.6 | 4.5 | 5.6 | 7.1 | 9 | 11.2 | 14 | 16 | |
| ظرفیت گرمایشی | BTU/hr | 6483 | 8530 | 10919 | 13648 | 17061 | 21496 | 27297 | 34121 | 42652 | 54594 | 61418 |
| KW | 1.9 | 2.5 | 3.2 | 4 | 5 | 6.3 | 8 | 10 | 12.5 | 16 | 18 | |
| توان مصرفی سرمایش - KW | 0.09 | 0.1 | 0.15 | 0.18 | 0.21 | 0.29 | 0.33 | 0.38 | ||||
| توان مصرفی گرمایش - KW | 0.09 | 0.09 | 0.15 | 0.18 | 0.21 | 0.28 | 0.32 | 0.38 | ||||
| برق مصرفی | تکفاز 220 ولت | |||||||||||
| حداکثر ظرفیت فیوز برق مورد نیاز - A | 16 | |||||||||||
| حجم هوادهی - m3/hr | 522/ 390 | 540/ 390 | 570/ 420 | 900/ 660 | 900/ 660 | 1260/ 900 | 1380/ 960 | 1920/ 1380 | 2160/ 1560 | 2340/ 1680 | ||
| فشار استاتیک خارجی - Pa | 30/150 | 40/150 | 50/150 | |||||||||
| میزان صدا - dB | 25/28/29 | 25/28/30 | 26/29/31 | 29/32/35 | 27/30/33 | 29/32/35 | 31/34/36 | 33/36/39 | 34/38/41 | |||
| ابعاد بدنه(عمقxارتفاعxعرض) - mm | 550x245x800 | 700x245x800 | 1000x245x800 | 1400x245x800 | 1550x245x800 | |||||||
| وزن بدنه - kg | 23.5 | 24 | 28.5 | 29 | 35.5 | 36.5 | 46 | 47 | 51 | |||
| گاز مبرد | R410a | |||||||||||
| سایز لوله مایع (رفت) - inch | "1/4 (6.35mm) | "3/8 (9.52mm) | ||||||||||
| سایز لوله گاز (برگشت) - inch | "1/2 (12.7mm) | "5/8 (15.9mm) | ||||||||||
| کشور سازنده | تایلند | |||||||||||
| مدت گارانتی | 2 سال ضمانت قطعات فنی - 5 سال ضمانت کمپرسور | |||||||||||
انتخاب و خرید یونیت داخلی سقفی توکار فشارمتوسط VRFدایکین FXSQ-A
یونیت داخلی سقفی توکار فشارمتوسط VRFدایکین FXSQ-A با طراحی بسیار باریک با ارتفاع تنها 245 میلیمتر، به راحتی در هر فضایی از سقف کاذب جای می گیرد. این مدل اسپلیت مرکزی سقفی توکار دایکین با فشار استاتیکی متوسط (حداکثر 150 پاسکال) در ظرفیت‌های 6000 الی 54000 بی تی یو بر ساعت ارائه می گردد.
ویژگیهای یونیت داخلی سقفی توکار فشارمتوسط VRFدایکین FXSQ-A
- این مدل یونیت داخلی سقفی توکار دایکین، دارای فشار استاتیکی متوسط، حداکثر تا 150Pa است که مناسب برای کانال کشی جهت هدایت هوای مطبوع به اتاق‌های مختلف یک واحد از ساختمان می باشد.
- با نصب این مدل یونیت داخلی اسپلیت مرکزی دایکین داخل سقف کاذب، تنها دریچه‌های مکش و دهش قابل مشاهده می باشند.
- مجهز به فیلتر تصفیه هوای توری رزینی که با حذف ذرات کوچک و گرد و غبار، کیفیت هوای محیط را بهبود می بخشد.
- دارای فناوری منطقه بندی چندگانه که امکان تهویه چندین فضای مختلف (حداکثر 6 فضا) با دمای متفاوت را به وسیله یک یونت داخلی همراه با کانال کشی را فراهم می کند.
- این دستگاه‌ها از امکان تغییر اتوماتیک سرمایش به گرمایش و بالعکس برخوردار می باشند که کمک می کند دستگاه با تشخیص دمای محیط و دمای تنظیم شده به صورت اتوماتیک، حالت گرمایش یا سرمایش را انتخاب نماید.
- بهره گیری از فن موتور DC و پمپ درین DC، مصرف برق یونیت‌های داخلی سقفی توکار فشار متوسط دایکین را تا میزان قابل توجهی کاهش داده است.
- نصب انعطاف پذیر و آسان به دلیل قابلیت مکش هوا از پایین و پشت دستگاه همراه با فرم‌های متفاوت نصب مکش دستگاه
- پمپ درین استاندارد با ارتفاع 625 میلیمتر که باعث انعطاف پذیری و سرعت بیشتر در نصب می گردد.
- دارای سیستم چند کاربر به طوری که منبع تغذیه هر واحد متشکل از چندین یونیت داخلی، می تواند هنگام خروج از ساختمان یا برای اهداف خدماتی به صورت مجزا خاموش شود.
- سیستم رطوبت زدایی قادر است درصد رطوبت هوای محیط را بدون تغییر در دما پایین آورده و تنظیم نماید.
- این دستگاه مجهز به حالت شروع به کار خودکار است کمک می کند در صورت قطع برق (پس از وصل شدن برق) دستگاه به صورت خودکار در حالت از پیش تنظیم شده شروع به کار نماید.
- کیت پمپ درین داخلی برای هدایت آب حاصل از کندانس یونیت داخلی به محیط بیرون در یونیت داخلی سقفی توکار دایکین تعبیه شده است.
- برای این سیستم، تایمر جهت تنظیم روشن یا خاموش شدن دستگاه براساس زمان روزانه و هفتگی در نظر گرفته شده است.
- این سیستم اسپلیت مرکزی مجهز به سیستم ارزیابی و تشخیص خودکار می باشد که تعمیر و نگهداری را با نمایش عملکرد غیر عادی و ایرادات سیستم از طریق یونیت داخلی، ساده تر می نماید.
تکنولوژی منطقه بندی چند گانه در یونیت‌های داخلی دایکین
این فناوری پیشرفته که قابل ارائه برای یونیت سقفی توکار کم فشار (FXDQ-A) و فشار متوسط (FXSQ-A) دایکین است می تواند به وسیله دمپرهای قابل کنترل، دمایی متفاوت را در 8 منطقه مختلف به وسیله یک یونیت داخلی تامین نماید. از مزایای این سیستم می توان به موارد زیر اشاره کرد:
راحتی و آسایش بیشتر:
- راحتی بیشتر با کنترل مستقل دما در منطقه‌های متفاوت
- کنترل 8 موقعیت مخلتف به صورت همزمان
- ترموستات های مجزا برای هر اتاق یا موقعیت متفاوت
نصب آسان:
- تنظیم اتوماتیک میزان هوادهی بر اساس نیاز
- نصب آسان و هماهنگ با یونیت دایکین و کنترلر AIRZONE
- صرفه جویی در زمان نصـب به دلیل استفاده از پلنیوم باکس‌های پیش ساخته به همراه دمپر و برد کنترل
- صرفه جویی در میزان ماده مبرد نسبت به سیستم دارای کارآیی مشابه
قابلیت تنظیم خودکار جریان هوای خروجی
قابلیت انتخاب خودکار، بهترین عملکرد فن را مطابق منحنی استاندارد شدت جریان هوا-فشار استاتیک جهت تنظیم شدت جریان خروجی به یونیت داخلی می دهد.
با توجه به اینکه بعد از نصب و اجرای کانال در سیستم‌های کانالی، عموما افت فشار واقعی متفاوت از طراحی اولیه محاسبه شده می باشد. لذا کاهش شدت جریان هوا را شاهد هستیم. عملکرد تنظیم خودکار جریان هوای خروجی، سرعت فن را متناسب با افت فشار موجود در مسیر هوای خروجی از دستگاه تنظیم نموده و شدت جریان هوای خروجی را به میزان مورد نظر می رساند.
گارانتی و خدمات پس از فروش یونیت داخلی سقفی توکار فشارمتوسط VRFدایکین FXSQ-A
تمامی سیستم‌های اسپلیت مرکزی VRV دایکین از 24 ماه گارانتی قطعات داخلی و 5 سال گارانتی کمپرسور شرکت جهان تهویه ریما بهره می برند. همچنین شرکت وارد کننده برای تمامی محصولات 10 سال خدمات پس از فروش شامل تامین تجهیزات و قطعات یدکی ارائه می دهد.
