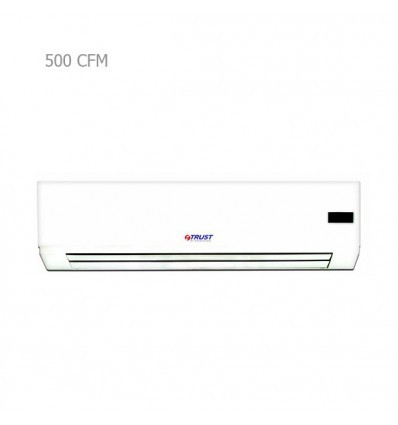

فن کویل دیواری تراست مدل TMFCW-500

1. طراحی زیبای پنل و عملکرد کم صدا
2. کویل استاندارد سه ردیفه با لوله های مسی 3/4 اینچ
3. دارای دریچه خودکار توزیع یکنواخت هوا
4. دارای فیلترهای پلیمری قابل شستشو + ریموت کنترل و نمایشگر LCD
5. برای مساحت حداکثر 35 متر مربع (براساس شرایط)

انتخاب و خرید فن کویل دیواری تراست مدل TMFCW-500

فن کویل‌های دیواری تراست در دو سری TM و TX و در ظرفیت 300 الی 600 CFM تولید می شوند.

فن کویل دیواری تراست مدل TMFCW-500 به دلیل طراحی باریک و ظریف بدنه، فضای کمی را در ساختمان اشغال می کند و مطابق با استانداردهای روز دنیا تولید می شود.



ویژگی‌های فن کویل دیواری تراست مدل TMFCW-500

• طراحی باریک و ظریف بدنه
• مجهز به دریچه خودکار توزیع هوا
• دارای تایمر 24 ساعته (ON/OFF)
• ترموستات داخلی و ریموت کنترل بی سیم همراه با قابلیت زمان بندی 24 ساعته
• نمایشگر LCD و ترموستات روی فن کویل دیواری و ریموت کنترل کامل با صفحه نمایشگر LED
• فن کویل دیواری تراست مدل TMFCW-500 با دارا بودن شیر سه راهه برقی جهت کنترل دبی آب قادر به تثبیت دمای اتاق می باشد.

تعیین ظرفیت فن کویل‌های تراست

یکی از نکات مهم در انتخاب و خرید فن کویل‌، تعیین ظرفیت آنها می باشد، برای این کار می توانید به جدول زیر مراجعه کنید:

نکات فنی اجرای فن کویل

• قبل از اعلام سفارش و خرید انواع فن کویل دیواری می بايد چپ يا راست بودن محل اتصال لوله‌ها به فن کویل‌های مورد نياز پروژه مشخص گردد.
• برای محاسبه دبی آب سرد مورد نیاز سرمایش فن کویل‌ها باید مقدار بار کل سرمایی بر مبنای (BTU/h) هر یک از فضاهای ساختمان را بر عدد 5000 تقسیم نمود. (یا تقسیم کیلو کالری در ساعت بر عدد 1250) به این ترتیب معمولا قطر لوله‌های رفت و برگشت آب سرد و گرم به کویل فن کویل‌های cfm 200 سایز ½ اینچ و برای فن کویل‌های 300 و 400 cfm سایز ¾ اینچ و برای فن کویل‌های 600 و 800 و 1000 cfm سایز 1 اینچ و برای فن کویل‌های 1200 و کانالی‌های تا 1800 , ¼ 1 اینچ در نظرگرفته می شود.
• با توجه به اهمیت بالانس فن هوادهی در عملکرد فن کویل‌ها و ارتباط مستقیم آن با طول عمر بلبرینگ موتور، بمنظور تداوم بالانس دینامیکی فن هوادهی دستگاه، نسبت به نصب کاملاً افقی و تراز شده انواع فن کویل‌ها در محل نصب خود نهایت دقت را مبذول فرمائید.
• با توجه به موضوع مهم سرویس و نگهداری در تجهیزات تهویه مطبوع، نصب شیر قطع و وصل جریان آب ورودی و خروجی از کویل فن کویل ها همراه با مهره ماسوره مربوطه (هم سایز با قطر لوله انشعابی) ضروری است.
• به منظور جمع آوری آب حاصل از تقطیر رطوبت هوا روی کویل فن کویل‌ها در فصل تابستان، نصب لوله ½ اینچ درین از سینی زیر کویل تا محل تخلیه این آبها برای هر فن کویل الزامی است.

گارانتی فن کویل دیواری تراست مدل TMFCW-500

فن کویل‌های دیواری تراست سری TM از زمان نصب و بهره برداری، دارای 12 ماه گارانتی می باشند.

مدل دستگاه		TMFCW-500
موقعیت نصب دستگاه		دیواری
ظرفیت هوادهي CFM		500
حداکثر قدرت سرمایش (KW)		4.07
حداکثر قدرت گرمایش (KW)		5.69
نوع برق مصرفی		تک فاز - 220 ولت
قدرت الکترموتور (W)		50
تعداد موتور		1
تعداد فن		1
حداکثر صدا - Db		39
افت فشار آب  (Kpa)		26
ابعاد - mm		1070x315x210
وزن - Kg		15
سایز لوله ورودی- Inch		3/4
سایز لوله ورودی- Inch		3/4
کشور سازنده		چین
مدت گارانتی		12 ماه گارانتی از زمان نصب
