برند : ایران رادیاتور
دستهبندی : مشعل

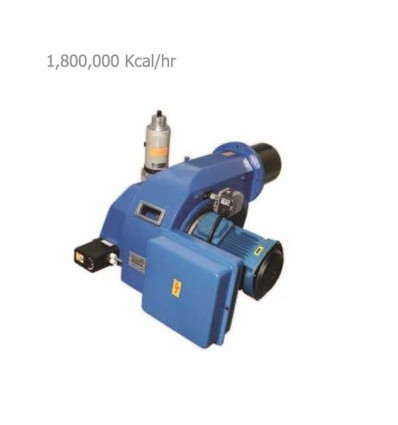

مشعل گازی ایران رادیاتور مدل PGN 2
برچسب‌ها:
- حداکثر قدرت گرمایش: 1.800.000 Kcal/hr
- سوخت مصرفی: گاز طبیعی
- نحوه احتراق: دو مرحله ای
- قدرت موتور: 3 KW
- برق مصرفی: 3 فاز
ویژگی های مشعل گازی ایران رادیاتور مدل PGN 2
- مشعل های ایران رادیاتور از مدل 800,000 کیلوکالری به بالا دارای تابلو برق می باشند.
- هرگونه تغییر احتمالی در قیمت مشعل های گازی ایران رادیاتور در زمان استعلام خرید اعلام می گردد.
- به طور کلی تابلو برق مشعل گازی ایران رادیاتور مدل PGN 2 به صورت یکپارچه و متصل به مشعل می باشد.
- هنگام انتخاب مشعل گازی ایران رادیاتور مدل PGN 2، به قطر لوله شعله پوش آن جهت امکان ورود لوله فوق در دیگ و نصب مشعل کاملا توجه فرمائید.
- بطور کلی هنگام انتخاب مشعل گازی ایران رادیاتور مدل PGN 2 ، علاوه بر لزوم توجه به نوع سوخت مشعل ، لازم است به دلایل مختلف ظرفیت مشعل حدود 20% بیشتر از ظرفیت دیگ یا محفظه احتراق هیتر در نظر گرفته شود.
- نصب فیلتر گاز با سایز و فشار کار مناسب بعد از شیر ربع گرد گاز و قبل از رگولاتور گاز و شیرهای برقی ضربه ای یا تدریجی گاز مشعل ، از اولین تجهیزات موردنیاز خط گاز در مشعل های گازسوز می باشد.
- از تقسيم حداکثر قدرت گرمايش مشعل گازی ایران رادیاتور مدل PGN 2 بر عدد 9200 حداکثر مقدار مصرف گاز مشعل گازی ایران رادیاتور مدل PGN 2 بر حسب متر مکعب در ساعت بدست می آيد.
- مشعل گازی ایران رادیاتور مدل PGN 2 با سوخت گاز طبیعی شهری کار کرده و بر اساس ظرفیت و توان حرارتی، نیاز به فشار گاز مناسب دارد. فشار گاز مناسب و مورد نیاز مشعل گازی ایران رادیاتور مدل PGN 2 (حتی تا ظرفیت 800,000 کیلو کالری) معادل 1/4 پوند یا 17.5 میلی بار (فشار گاز شهری ) و در ظرفیت های بالاتر معادل 2 پوند یا 140 میلی بار (فشار گاز صنعتی ) می باشد.
- چنانچه فشار خط گاز تامین سوخت مشعل 2 پوند باشد ،استفاده از بالانسر (Balancer) جهت تنظیم و بالانس تغییرات اندک فشار گاز تغذیه مشعل گازی با سایز و دبی موردنیاز گاز مشعل،در ابتدای خط گاز ضروری است. همچنین در صورتیکه فشار گاز تغذیه مشعل بالاتر از 2 پوند (15 یا 30 تا حداکثر 60 پوند) باشد، نصب رگولاتور گاز با سایز،فشار کار و دبی گاز مناسب نیز در ابتدای خط گاز مشعل ضروری است.
عملکرد مشعل گازسوز ایران رادیاتور
- دبی هوای ورودی توسط دمپر هوایی که در بدنه مشعل نصب شده است، براساس ظرفیت آن بصورت دستی یا موتوری کنترل می شود.
- مشعل های گازی از نظر عملکرد به انواع دمنده دار یا فن دار و نیز انواع بدون فن (بدون صدا) تقسیم می شوند که مشعل های بکار رفته در پکیج های آپارتمانی از نوع مشعل گازی بدون دمنده و بی صدا می باشند.
- مشعل گازسوز برای احتراق گاز طبیعی طراحی شده است و گاز لازم برای احتراق در این مشعل‌ها، پس از عبور از فیلتر گاز توسط شیر برقی کنترل شده و هوای لازم برای احتراق آنها نیز توسط یک دمنده که بر روی محور موتور نصب شده است، تأمین می‌گردد.
- جریان گاز از یک فیلتر عبور کرده ، با هوای احتراق مخلوط شده و آماده احتراق می‌گردد. اگر فشار هوای احتراق از حدی کمتر شده و یا فشار گاز از مقدار مورد نظر بیشتر یا کمتر شود، این موضوع توسط سنسورهای فشارِ تعبیه‌شده حس گردیده و مشعل به وسیله پرشر سوئیچ های هوا و گاز از طریق فرمان رله، خاموش می‌شود.
اهمیت تنظیم سوخت و هوای مشعل گازسوز ایران رادیاتور
احتراق کامل سوخت حاصل تنظیم دقیق نسبت سوخت و هوا است. هرچه این نسبت با دقت بیشتری تنظیم شود راندمان احتراق بالاتر رفته و در نتیجه به سوخت کمتری احتیاج است. در مشعل‌های کوچک تنظیم هوای موردنیاز احتراق مشعل توسط دمپر دستی انجام می شود ولی در مشعل های بزرگ این تنظیم به کمک دمپر اتوماتیک هوای مورد نیاز احتراق تامین می‌شود. البته با توجه به آنکه دمای هوای دیگ موتورخانه و رطوبت آن در طول سال متغیر است ، در مشعل های بزرگ ، باید در هر فصل دمپر هوا مورد تنظیم مجدد قرار گیرند. امروزه مشعل‌های مدرن مجهز به یک سیستم کنترل هوشمند PLC هستند که به صورت اتوماتیک نسبت بین سوخت و هوا را در تمام طول شبانه روز و تمام فصول سال تنظیم می‌نمایند.
با توجه به کامل نبودن راندمان احتراق سوخت در مشعل ها و در نظر گرفتن برخی تلفات حرارتی ، هنگام انتخاب مشعل ، ظرفیت مشعل را حدود 20 درصد بیشتر از ظرفیت دیگ در نظر می گیریم.
- ارزش حرارتی هر لیتر گازوئیل تقریبا معادل K.cal 8500 می باشد.
- ارزش حرارتی هر کیلوگرم گازوئیل تقریبا معادل K.cal 10500 می باشد.
- ارزش حرارتی هر متر مکعب گاز طبیعی تقریبا معادل K.cal 9200 می باشد.
- به ازاء هر 300 متر افزایش ارتفاع از سطح در یا بدلیل کاهش غلظت هوا ، راندمان احتراق سوخت انواع مشعل ها حدود 4% کاهش می یابد.
گارانتی مشعل گازی ایران رادیاتور مدل PGN 2 :
- مشعل گازی ایران رادیاتور مدل PGN 2 دارای 1 سال گارانتی شرکت ایران رادیاتور می باشد.
|
مدل |
PGN 2 | |
| حداقل قدرت گرمایش | Kcal/hr |
424,000 |
| حداکثر قدرت گرمایش | 1,800,000 | |
| نحوه عملکرد | دو مرحله ای | |
| تابلو کنترل | مجزا | |
| دمپر هوا | اتوماتیک | |
| مشخصات برقی الکترو موتور | 3Ф ~ 3 KW | |
| مدل سروو موتور | LKS 310 | |
| نوع رله | TMG 740 | |
| حداقل فشار گاز m.Bar | 30 | |
| قطر خط گاز in | "2 | |
| ابعاد دستگاه cm |
طول کلی مشعل | 96 |
| طول شعله پوش | 22 | |
| عرض کلی مشعل | 81 | |
| قطر شعله پوش | 19.4 | |
| لوازم همراه با مشعل | 1 عدد شیر برقی گاز تکضرب "2 ، 1 عدد شیر برقی گاز تدریجی "2 ، پرشر هوا و گاز | |
| مدل خط گاز مربوطه | GT 1800 | |
