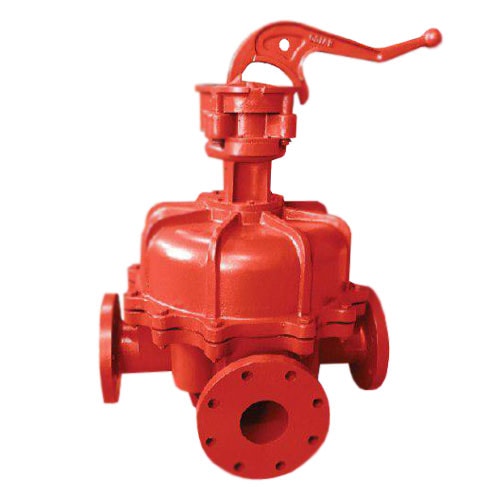

شیر نیمه اتوماتیک سختی گیر رزینی اینچ solo valve 3

توضیحات شیر نیمه اتوماتیک سختی گیر رزینی اینچ solo valve  3 :

• نیمه اتوماتیک
•  3 اینچ



شیر سختی گیر  solo valve دستی (نیمه اتوماتیک)

شیر سختی گیر (water softener valve) یکی از اجزای اصلی در دستگاه سختی گیر رزینی آب بوده که وظیفه تنظیم جریان آب را بر عهده دارد. شیر در سختی گیر انواع مختلفی دارد که رایج ترین آنها شیرهای سلو ولو، شیرهای دستی پلاستیکی و شیرهای اتوماتیک بک واش به حساب می آیند. شیر وظیفه اصلی اش در سختی گیرهای رزینی تنظیم جریان ورودی آب سخت، خروجی آب نرم و یا جریان بک واش توسط آب نمک در زمان های مختلف می باشد. گاهاً تغییر حالات شیر می تواند توسط یک اهرم، یک شیر فلکه یا به صورت اتوماتیک صورت پذیرد که همین عمل تعیین کننده نوع شیر در سختی گیر آب خواهد بود.

شیر دستی و نیمه اتوماتیک یا در اصطلاح آنالوگ یک قطعه مکانیکی در جهت تنظیم میزان آب مصرفی ورودی و خروجی سختی گیر رزینی می‌باشد. این نوع شیرها همانند شیرهای تمام اتوماتیک دارای ۳ یا ۵ وضعیت می‌باشند با این تفاوت که عمل تغییر وضعیت شیر توسط اپراتور انجام می‌پذیرد.
اهرم شیرهای دستی توانایی قرار گرفتن در سه حالت اصلی را دارد. حالت اول به مفهوم این است که دستگاه در حالت بکواش یا پس شویی رزین‌های اشباع شده می‌باشد. حالت دوم یا سرویس بیانگر وضعیت اصلی سختی گیرهای رزینی بوده که جریان آب با عبور از رزینها به صورت نرم خارج می گردد. حالت سوم نیز پس از مکش آب نمک در حالت بک واش بوده که به آن تخلیه آب نمک پس از احیا نیز گفته می‌شود.
شیر های دستی دو تیپ اصلی دارند که یکی از آنها با نام شیر کله گاوی قرمز یا نارنجی رنگ در سختی گیر فلزی بکار می‌رود. نوع دیگر شیرهای دستی سختی گیر عمدتاً از متریال پلی پروپیلن با رنگ مشکی در سختی گیرهای دستی فایبرگلاس بکار برده می‌شود. سایز ورودی و خروجی سختی گیر وابسته به ظرفیت المان فلزی یا فایبرگلاس می تواند ۳/۴ اینچ، ۱ اینچ یا حتی ۲ اینچ باشد. هر یک از سایزهای ولوهای دستی قادر است میزان معینی از جریان آب را از درون دستگاه رسوب زدا عبور دهد. این مدل شیر در فیلتر شنی استخری نیز بکار برده می‌شود.

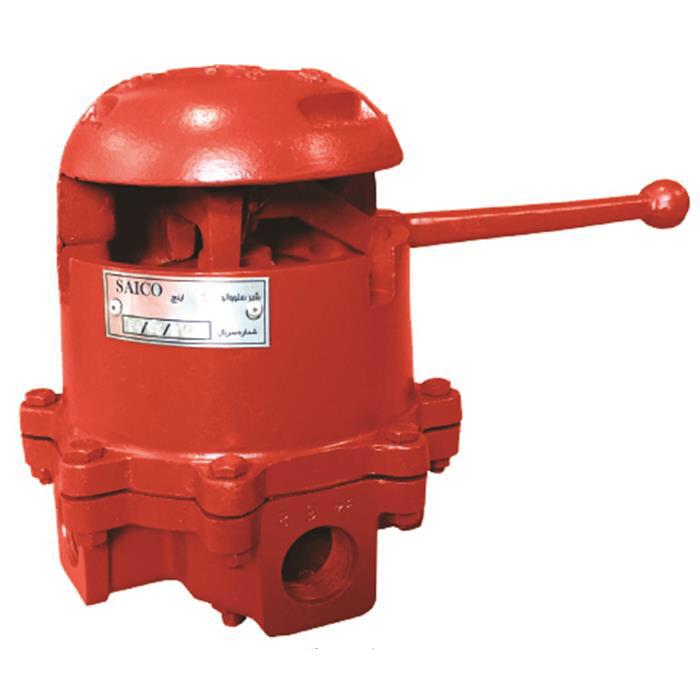

شیر سلو ولو یا کله گاوی

نوعی دیگر از شیرهای دستی یا نیمه اتوماتیک solo valve یا سلو ولو (اصطلاحاً سلو والو) می باشد. این شیر از نوع اهرمی شیرهای سختی گیر بوده و در سه حالت مختلف قابل تنظیم است. شیرهای سلو ولو امروزه بیشتر در سختی گیر های رزینی فلزی مورد کاربرد قرار می گیرد و ساختار آن متشکل از اهرم اصلی و ساختار بدنه چدنی است. اهرم شیرهای سلو ولو یا اصطلاحاً کله گاوی توسط تعدادی چرخ دنده موجب تغییر فاز عملکردی مجرای ورودی و خروجی شیر می گردد. در تصویر زیر شماتیک یک شیر دستی سختی گیر نوع سلو ولو را مشاهده می نمایید.

تفاوت شیرهای اهرمی و فرمانی کنترلی نیمه اتوماتیک در سختی گیر

شیرهای اهرمی توسط یک اهرم نقره ای رنگ در تصویر سمت راست قابل مشاهده است. اهرم موجود در شیر دستی مراحل مختلف کارکرد سختی گیر رزینی را تعویض می کند. تفاوت اصلی شیرهای اهرمی با فرمانی در تعداد سیکل های فاز کاری سختی گیر است. در یک شیر اهرمی سه حالت سرویس، بک واش و تخلیه مراحل کاری این تجهیز را تعبیه می نماید. در یک شیر ۵ حالته دستی ،پنج سیکل اصلی کاری سختی گیر یعنی سرویس، بک واش، احیا، پر کن تانک نمک و شستشوی اصلی می باشد.

شیرهای سه حالته دستی در سختی گیرهای فلزی و فایبرگلاس کاربرد دارند ولی نوع ۵ حالته در نوع فایبرگلاس فقط کاربری دارند. شیرهای سختی گیر نیمه اتومات عموماً در دو تیپ نصب از بالا و بغل به تانک رزین اتصال می یابد. هر دو مدل شیرهای دستی فاقد کارت حافظه و برد الکترونیکی هستند و تنظیم آنها صرفاً توسط اپراتور قابل تنظیم است.
