برند : پمپیران
دستهبندی : الکترو پمپ زمینی پمپیران

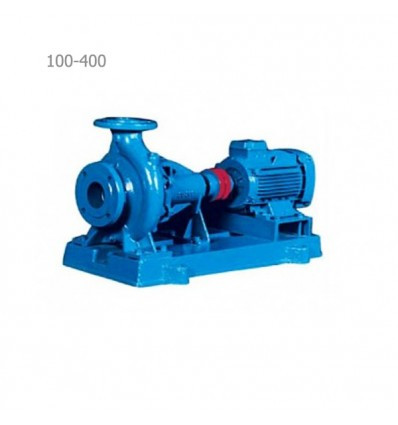

الکترو پمپ سیرکولاتور زمینی پمپیران مدل 400-100
- پمپ زمینی
- قطر فلنج رانش : 4 اینچ
- قطر فلنج مکش : 5 اینچ
- دور موتور : 1450 RPM
- قدرت الکتروموتور : 41 - 50 - 64 اسب بخار
الکترو پمپ سیرکولاتور زمینی پمپیران مدل 400-100-با شاسي
پمپیران در سال 1354 در شهر تبریز تأسیس گردید و امروزه یکی از بزرگ ترین تولید کنندگان انواع پمپ در ایران می باشد.شرکت پمپیران از همان ابتدا با همکاری شرکت KSB آلمان، در تولید انواع پمپ به کیفیت قابل قبول دست یافت و در حال حاضر پمپ های سیرکولاتور این شرکت، با قیمت مناسب، رقیبی جدی برای برندهای خارجی بازار پمپ در ایران به حساب می آید.
قیمت پمپ های زمینی پمپیران فوق با شاسی کشی و بطور کامل ولی بدون احتساب سيل مکانيکي (آب بندی مناسبتر) ارائه گرديده است و در صورت نياز قيمت سيل مکانيکي بر اساس نوع و سايز آن به قيمتهای فوق اضافه مي گردد.
در صورتیکه قدرت الکترو موتور پمپ سیرکولاتور زمینی پمپیران مورد نیاز شما بیش از 30 اسب یا (22kw) باشد، ممکن است نوع الکترو موتورپمپ براساس وضعیت موجودی بازار موتوژن نباشد که در اینصورت ، در زمان استعلام خرید و قبل از صدور پیش فاکتوراین موضوع به اطلاع خریدار محترم خواهد رسید.
ویژگی های الکترو پمپ سیرکولاتور زمینی پمپیران مدل 400-100
- پمپ های گریز از مرکز پمپیران دارای قطر خروجی از 32 تا 300 میلیمتراست.
- در الکترو پمپ سیرکولاتور زمینی پمپیران مدل 400-100 فشار تست 16 بار و فشار کار تا 10 بار است.
- جنس محفظه حلزونی یکپارچه و پروانه الکترو پمپ سیرکولاتور زمینی پمپیران مدل 400-100 از چدن خاکستری (GG-25) است.
- پمپ های گریز از مرکز افقی 1 طبقه پمپیران با موتور جدا و محفظه حلزونی تک مکشه مرکزی از نظر ابعاد وعملکرد مطابق طرح KSB آلمان واستاندارد DIN 24255 تولید می گردند.
- درجه حرارت مجاز برای سیال در گردش پمپ های گریز از مرکز پمپیران ، در صورت آبندی پمپ با نوار گرافیت از 50- تا 110+ و در صورت استفاده از سیل مکانیکی مناسب تا 140+ درجه سانتیگراد می باشد .
- اعداد هد و دبی ارائه شده برای پمپ هاي زمینی پمپیران فوق در محدوده راندمان حداکثر پمپ در نظر گرفته شده است ، ولی دیاگرام انتخاب پمپ های زمینی پمپیران نیز برای انجام بررسی بیشتر و انتخاب دقیق پمپ مورد نیاز در تصاویر فوق ارائه گردیده است.
محاسبه دبی آب ( GPM) الکترو پمپ سیرکولاتور زمینی پمپیران مدل 400-100:
- برای محاسبه موضوع مهم و حساس هد پمپ سیرکولاتور مورد نیاز باید از روش محاسبه افت فشار طول مسیر لوله ها و یا تجارب مهندسین تاسیسات برای هر ساختمان استفاده نمود.
- سیستم گرمایش ساختمان مقدار کیلو کالری مورد نیاز گرمایش ساختمان را بر عدد 2500 تقسیم نمایید و برای محاسبه دبی آب سیستم سرمایش نیز مقدار کیلوکالری سیستم سرمایش را بر عدد 1250 تقسیم نمایید (و یا مقدار BTU بار سرمایش را بر عدد 5000 تقسیم نمائید).
- قطر فلنج رانش و مکش پمپ الزاما" با قطر لوله مناسب متصل به آنها برابر نمی باشد. زیرا قطر لوله مکش و دهش باید طوری در نظر گرفته شود که افت فشار جریان آب در لوله ها بین 2 تا 3 فوت در 100 فوت طول لوله باشد، که جهت استفاده کارشناسان جدول انتخاب تقریبی قطر لوله های سیستم های گرمایش و سرمایش نیز در تصاویر فوق ارائه گردیده است.
| مدل |
100-400 |
100-400 |
100-400 |
|
| جنس محفظه | حلزونی یکپارچه | حلزونی یکپارچه | حلزونی یکپارچه | |
| جنس پروانه | چدن خاکستری (GG-25) | چدن خاکستری (GG-25) | چدن خاکستری (GG-25) | |
| قطر فلنج رانش (in) | "4 | "4 | "4 | |
| قطر فلنج مکش(in) | "5 | "5 | "5 | |
| قدرت الکتروموتور (hp) | 64 | 50 | 41 | |
| قطر پروانه (mm) | 404 | 380 | 360 | |
| هد (ft) | 160 | 130 | 110 | |
| دبی (GPM) | 700 | 700 | 700 | |
| برق ورودی(A/Ф/V) | 85.5/3/380 | 70.5/3/380 | 58.5/3/380 | |
| دور موتور(rpm) | 1450 | 1450 | 1450 | |
| کشور سازنده | ایران | ایران | ایران | |
