• ترموستات دیجیتال فن کویل هانیول سری O1، دارای صفحه نمایش
• کنترل PI با خروجی قطع و وصلی شیر، ظرفیت کلید 2 آمپر
• کنترل دستی یا اتوماتیک سه دور فن، ظرفیت کلید 3 آمپر
• قابلیت تغییر فصل به صورت دستی
• دکمه های افزایش و کاهش نقطه تنظیم دما، خاموش / روشن، گرمایش / سرمایش / تهویه، تنظیم دور فن
• دامنه تنظیم دما: 10 تا 32 درجه سانتی گراد
• نوع نصب: نصب مستقیم بر روی قوطی برق سایز 86
• تغذیه برق: 230 ولت متناوب

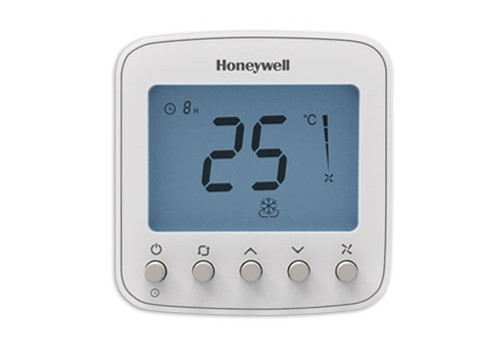

ترموستات دیجیتال TF228 یکی از جدید ترین محصولات شرکت هانیول می باشد.این ترموستات با دارا بودن قابلیتهای جدیدی چون تایمر 12 ساعته و حالت مصرف بهینه انرژی در کنار ظاهر زیبا و جذاب و روش استفاده آسان به  یکی از پرفروش ترین ترموستاتهای فن کوئل در سراسر دنیا تبدیل شده است. این ترموستات مناسب جهت سیستم های دو لوله با شیر کنترل قطع و وصلی می باشد. این راهنما به منظور استفاده صحیح از تمامی قابلیتهای این محصول تهیه شده است. لذا خواهشمند است پیش از استفاده از ترموستات این دستورالعمل را به دقت مطالعه فرمایید.

راهنمای استفاده کننده:

عملکرد کلیدها:



 کلید روشن/خاموش:

این کلید برای روشن و خاموش کردن فن کوئل به کار می رود.صفحه نمایشگر در حالت خاموش به شکل مقابل بوده و عدد نمایش داده شده ، دمای اتاق می باشد. بعلاوه با نگه داشتن مداوم این کلید بمدت 3 ثانیه میتوان عملکرد تایمر را فعال نمود.

عملکرد تایمر:

با استفاده از عملکرد تایمر میتوان زمان خاموش شدن فن کوئل را (حداکثر به مدت 12 ساعت) معین نمود. برای تنظیم زمان خاموش شدن فن کوئل ، وقتی فن کوئل روشن است کلید  را به مدت 3 ثانیه نگه دارید ، زمان را تنظیم نمایید و مجددا کلید  را فشار دهید. علامت  که بیانگر فعال بودن تایمر و زمان باقی مانده تنظیم شده تا  خاموشی می باشد، را نمایش می دهد.



 کلید عملکرد فن:

با استفاده از این کلید میتوان عملکرد فن را در حالت اتوماتیک (Auto) و یا دستی در سه دور کند (Low) ، متوسط (Med) و تند (High) تنظیم نمود. در حالت اتوماتیک ترموستات دور فن را با در نظر گرفتن دمای نقطه تنظیم و دمای اتاق بطور خودکار انتخاب می نماید.

 و  کلیدهای بالا و پایین:

برای تغییر نقطه تنظیم دما از این کلید ها استفاده نمایید.



 کلید تنظیم وضعیت:

انتخاب وضعیت عملکرد سیستم در حالت های گرمایش (Heat) ، سرمایش (Cool) و  تهویه (Vent)  با استفاده از این کلید صورت می گیرد.



حفاظت یخ زدگی:

حفاظت یخ زدگی تنها در شرایطی که ترموستات در حالت گرمایش تنظیم شده باشد فعال می باشد. با فعال نمودن این گزینه در زمانیکه ترموستات خاموش است در صورت کاهش دمای محیط به کمتر از 6°c ترموستات روشن میشود و تا رسیدن به دمای 8°c روشن باقی می ماند.



راهنمای نصب کننده:



شماره	ترمینال	توضیحات
1	L	فاز 230Vac
2	N	نول 230Vac
3	VC	شیر سرمایش بسته/ شیر گرمایش بسته
4	VO	شیر سرمایش باز/ شیر گرمایش باز
5	Fh	دور تند فن
6	Fm	دور متوسط فن
7	Fl	دور کند فن





تست وضعیت سیستم:

بعد از انجام سیم بندی بمنظور اطمینان از صحت عملکرد سیستم میتوان از “منوی” تست وضعیت سیستم استفاده نمود. با نگهداشتن همزمان دو کلید      و      بمدت 3 ثانیه ترموستات وارد “منوی” تست وضعیت سیستم می گردد. برای تغییر شماره “منو” از کلید         و برای تنظیمات از کلیدهای       و       استفاده می گردد. برای خروج از “منو” به همان روش ورود به “منو ”عمل نمایید.



تنظیمات ترموستات TF228

پس از اطمینان از نصب صحیح، ترموستات بایستی با استفاده از این “منو” و با توجه به کاربرد آن تنظیم شود.این کار باید توسط افراد متخصص صورت گیرد. با نگهداشتن همزمان دو کلید  و  بمدت 3 ثانیه ترموستات وارد “منوی” تنظیمات می گردد. برای تغییر شماره “منو” از کلید  و برای تنظیمات از کلید های  و  استفاده می گردد. تنظیمات ترموستات در جدول سمت چپ آورده شده است.





منو	توضیح	تنظیمات
1	نوع سیستم	0 فقط گرمایش
		1 فقط سرمایش
		2 دو لوله ، سرمایش و گرمایش دستی (پیش فرض)
2	مقیاس دما	0مقیاس فارنهایت ˚F
		1مقیاس سانتیگراد ˚C(پیش فرض)
3	نوع کنترل فن	0 اتوماتیک
		1 ثابت
		2 انتخاب توسط کاربر اتومااتیک یا ثابت (پیش فرض)
4	دفعات چرخش آب در کویل گرمایش CPH	12-1 (پیش فرض 4)
5	دفعات چرخش آب در کویل سرمایش CPH	6-1 (پیش فرض 3)
6	کالیبراسیون دمای نمایشگر	-2˚C (-4˚F)
		-1.5˚C (-3˚F)
		-1˚C (-2˚F)
		-0.5˚C (-1˚F)
		0˚C (0˚F) (پیش فرض)
		0.5˚C (1˚F)
		1.5˚C (3˚F)
		2˚C (4˚F)
7	حالت نمایش دما	0 نمایش دمای اتاق (پیش فرض)
		1 نمایش نقطه تنظیم
8	دمای توقف گرمایش	محدوده  10-32 ˚C (پیش فرض  32˚C) محدوده  50-90 ˚F (پیش فرض 90˚F )
9	دمای توقف سرمایش	محدوده  10-32 ˚C (پیش فرض  10˚C) محدوده  50-90 ˚F (پیش فرض 50˚F )
10	دسترسی صفحه کلید	0 دسترسی کامل (پیش فرض)
		1 قفل کلید تنظیم وضعبت
		2 قفل کلید فن و تنظیم  وضعبت
		3 قفل کامل بجز کلید روشن و خاموش
		4 قفل کامل
11	حفاظت یخ زدگی	0 غیرفعال (پیش فرض)
		1 فعال
