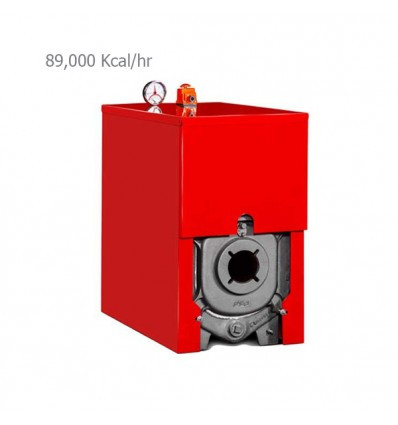

دیگ چدنی شوفاژکار سولار 10-300

1. ابعاد دیگ (طول ، عرض ، ارتفاع) : 1190*460*802 mm
2. تعداد پره: 10
3. فشار کاری : 4 bar
4. نوع سوخت : گاز شهری - گازوئیل / گازوئیل سنگین



مزایای دیگ های آبگرم چدنی پره ای نسبت به دیگ های فولادی یکپارچه

• قیمت و گارانتی مناسبتر دیگ‌های چدنی نسبت به دیگ های فولادی دارای استاندارد
• امکان تعویض پره آسیب دیده دیگ و تعمیر راحت تر آن نسبت به دیگ های یکپارچه فولادی
• ابعاد کوچکتر دیگ چدنی و حمل و نقل آسان به دلیل امکان جدا شدن پره های دیگ از یکدیگر
• مهمترین نکته استفاده از دیگ های چدنی عبارت است از محدودیت فشار کار و نیاز به آب بندی بوشن بین پره های دیگ چدنی پس از نصب.

محاسبه ظرفیت و نصب دیگ چدنی شوفاژکار مدل سولار 10-300

• برای مشاهده اطلاعات بیشتر جهت خرید دیگ شوفاژ روی مشخصات فنی در همین صفحه کلیک فرمائید.
• معمولاً پس از محاسبه ظرفیت، تا 20 درصد به عنوان ضریب اطمینان به ظرفیت محاسبه شده دیگ آبگرم موتورخانه اضافه می گردد.
• در صورتیکه تعداد واحدهای آپارتمان بیش از 6 واحد باشد استفاده از 2 دیگ حرارت مرکزی به موازات یکدیگر در موتور خانه که هریک دارای 70 درصد از ظرفیت مورد نیاز باشد موجب اطمینان خاطر در تامین پایدارگرمایش و آبگرم مصرفی مورد نیاز ساختمان می گردد.
• برای محاسبه تقریبی قدرت دیگ چدنی شوفاژکار سولار 300،ابتدا متراژ زیربنای مفید ساختمان را در عدد 100 (کیلو کالری) ضرب نمایید و سپس برای هر واحد مسکونی نیز عدد 6000 (کیلو کالری ) بابت تامین آبگرم مصرفی را به آن اضافه نمائید. مثلا برای یک ساختمان با متراژ 1000 مترمربع زیربنای مفید و دارای 10 واحد آپارتمانی قدرت گرمایش دیگ مورد نیاز عبارتست از : کیلوکالری 160000=(10×6000)+(100×1000)



ویژگی‌های دیگ جدنی شوفاژکار

1. فشار کاری دیگ معادل 4 اتمسفراست که جواب گوی ارتفاع آب تا 13 طبقه می‌باشد.
2. بدیهی است که نصب چند دستگاه دیگ 300 سولار می‌تواند متراژ مورد بهره‌برداری را افزایش دهد.
3. بدلیل سبکی قطعات دیگ 300 سولار، درب‌های جلو و عقب به سادگی باز شده و قابل جابجا کردن می‌باشد.
4. به دلیل پره‌ای بودن دیگ 300 سولار، حمل و نقل دیگ توسط یک نفر نیز به سادگی انجام شده و قابلیت نصب در موتورخانه را دارد.
5. همچنین ایده نصب چند دستگاه دیگ، خود از اصول بهینه سازی انرژی بوده و همواره سوخت کمتری نسبت به یک دیگ بزرگ مصرف می‌نماید.
6. کارکرد این دیگ به مدت 10 سال گارانتی می‌گردد و این ضمانت درصورت نصب صحیح، بی قید و شرط بوده وپره‌های صدمه دیده تعویض می‌گردد.
7. دیگ‌های 300 سولار با مشخصات اعلامی جهت ساختمان‌های کوچک که متراژ مفید آنها تا 600 مترمربع است، به راحتی جوابگوی کل نیاز ساختمان می‌باشند.
8. دیگ‌های 300 سولار شرکت صنعتی شوفاژکار دارای استانداردهای اجباری 4472 و 4473، گواهی استاندارد و همچنین گواهی‌نامه مدیریت کیفیت ISO 9001:2008 از کمپانی SGS سوئیس می‌باشد.
9. کوپل کردن (هم‌بندی) دو یا چند دستگاه از دیگ‌های 300 سولار برای رسیدن به ظرفیت‌های حرارتی بالاتر، راه حل مناسبی جهت مرحله‌ای نمودن این دیگ‌ها در فصول مختلف می‌باشد که مصارف سوخت را از این طریق می‌توان بهینه کرد.
10. دیگ‌های 300 سولار فضای کمی در موتورخانه اشغال می‌کنند و از طریق تعویض منابع تک کویل و دوجداره با منابع دو کوبله می‌توان سیکل را با یک کلکتور خورشیدی به راحتی کویل (هم‌بندی) نمود. به دلیل شکل محفظه احتراق و پاس‌های دود، این دیگ با تمامی مشعل‌های با ظرفیت حرارتی مناسب سازگاری دارد.



مدل		سولار 10-300
تعداد پره (Pcs)		10
قدرت گرمادهی	KW	103.5
	kcal/hr	89,000
	btu/hr	353,000
حجم آب‌گیری دیگ (Lit)		85
قطر دهانه دودکش (mm)		176
حجم محفظه احتراق (m3)		0.0972
سایز اتصالات ورود و خروج دیگ (DN)		"2
قطر نازل گازوئیلی 30 نوع (S) - (mm)		1.4
قطر دهانه مشعل گیر (mm)		110
ابعاد دیگ (mm)	طول	1190
	عرض	460
	ارتفاع	802
وزن خالص دیگ (kg)		490
حداکثر دمای کاری مجاز (C°)		90
حداکثر فشار کاری مجاز (bar)		4
نوع سوخت گازی		گاز شهری
نوع سوخت مایع		گازوئیل / گازوئیل سنگین
کشور سازنده		ایران
