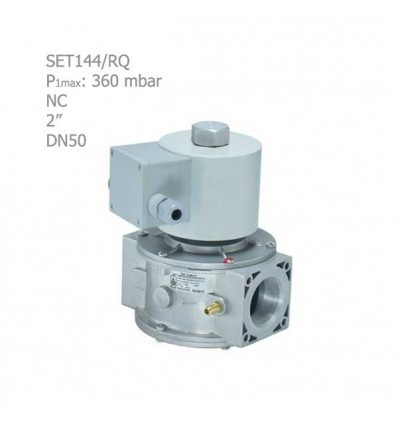

شیر برقی گاز تکضرب ستاک دنده ای"2 مدل SET144/RQ

1. وضعیت شیر: در حالت عادی بسته (Normally Closed)
2. دامنه دما: 20- تا 60+ درجه سانتیگراد
3. حداکثر فشار ورودی: 360 میلی بار
4. موارد استفاده: کنترل خط گاز مشعل، جت هیتر، سیستم های گرمایشی تابشی
5. کشور سازنده: ایران

 شیر برقی گاز تکضرب ستاک دنده ای"2 مدل SET144/RQ

شرکت ستاک شرکتی ایرانی و دانش بنیان و یکی از تولید کنندگان موفق تجهیزات کنترل ایمنی از جمله شیر برقی گاز تکضرب ستاک دنده ای"2 مدل SET144/RQ است که با تکیه بر دانش فنی روز، متخصصین کارآزموده و همچنین ماشین آلات و تجهیزات پیشرفته محصولات با کیفیت و همگام با بالاترین استانداردهای تضمین کیفیت جهانی را تولید می نماید.

شیر برقی گاز سریع (سریع باز شونده) SET144/RQ، عادی بسته (NC) بوده و با برق‌دار شدن سیم ‌پیچ، باز می‌شود و جریان گاز را برقرار می‌کند. هنگامی که جریان برق قطع شود کنترل بسته شده و جریان گاز متوقف می‌شود. قطع برق می‌تواند با تحریک سوییچ فشار، ترموستات یا... رخ دهد.
کنترل می‌تواند به (ساو) سویچ آشکار ساز وضعیت (بسته یا باز بودن شیر) مجهز شود.

ویژگی های شیر برقی گاز تکضرب ستاک دنده ای"2 مدل SET144/RQ

• الزامات کلی مطابق با استاندارد ملی ISIRI 6800
• مطابق با 13611 EN 161-EN
• طبقه بندي نیروی گازبندی: A
• گروه­ بندی: گروه 2
• دامنه دما 20- تا 60 درجه سانتیگراد
• نوع گاز: گاز طبیعی، گاز مایع، گاز شهری
• ولتاژ و نوع برق تغذیه: 230V/50~60 Hz~
• تلرانس مجاز ولتاژ تغذیه: 15- تا 10+ درصد
• گلند کابل: PG11
• بیشینه سیکل در ساعت: 195 بار ( 5 ثانیه روشن – 13.5 ثانیه خاموش )
• صرفه جویی انرژی: دارد
• زمان بسته شدن: S1>
• زمان باز شدن: S1>
• درجه حفاظت: IP65
• نوع صافی: توری فلزی مطابق با 6800 ISIRI
• نقاط اندازه‌ گیري فشار: برای نقاط اندازه گیری فشار از رزوه (G1/4) استفاده شده است.
• رزوه اتصالات: ("DN50(2، مطابق استاندارد ISO7-1 و EN 10226
• حداکثر فشار ورودی کاری P1max: معادل 360 میلی بار

نمای شماتیک (از بالا) شیر برقی گاز تکضرب ستاک دنده ای"2 مدل SET144/RQ



4: موقعیت نافی اندازه گیری فشار



مدل دستگاه		SET144/RQ
کد سفارش		SET144/RQ/DN50/036/A230
سایز اتصالات		"2(DN50)
شیر در حالت بدون انرژی		عادی بسته (NC)
نوع اتصال		رزوه ( در صورت درخواست با فلانچ مجزا )
بیشینه فشار ورودی - mbar		360 میلی بار
ولتاژ و نوع برق		230V/50~60 Hz~
بازه دما - C°		60+~20- درجه سانتیگراد
بیشینه تعداد سیکل در ساعت		195 بار - 5 ثانیه روشن 13/5 ثانیه خاموش
صرفه جویی انرژی		دارد
نقطه اندازه گیری فشار		دارد
صافی		دارد
نوع صافی		توری فلزی مطابق با بند 6-2 استاندارد ISIRI 6800
مطابق با استاندارد ملی ایران		ISIRI 6800
مطابق استاندارد		EN161 - EN13611
نوع گاز		گاز طبیعی، گاز مایع، هوا، گازشهری
ابعاد - mm		210*140*160 میلی متر
وزن - g		5600 گرم
کشور سازنده		ایران
