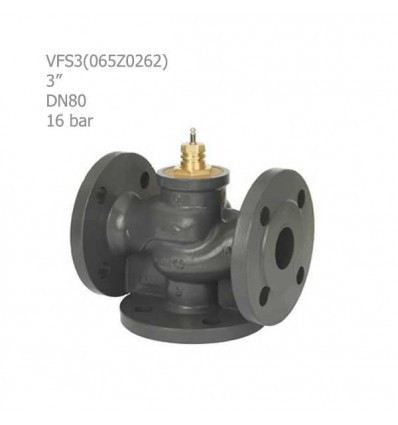

شیر موتوری دانفوس سه راهه چدنی"3

1. نوع سیال: آب
2. ضریب جریان: 100Kvs m3/h
3. کورس حرکت: 20 میلیمتر
4. میزان فشار اسمی: 16 بار (PN16)
5. بازه دمایی: 10- تا 130 درجه سانتیگراد

 شیر موتوری دانفوس سه راهه چدنی"3

مدل (VF3(065Z0262

شرکت دانفوس یکی از تولید کنندگان موفق تجهیزات کنترل ایمنی از جمله شیر موتوری دانفوس سه راهه چدنی"3 است که با تکیه بر دانش فنی روز اروپا، متخصصین کارآزموده و همچنین ماشین آلات و تجهیزات پیشرفته محصولات با کیفیت و همگام با بالاترین استانداردهای تضمین کیفیت در اروپا را تولید می نماید. شیر موتوری دانفوس سه راهه چدنی"3 یکی از انواع شیرهای موتوری خطی، با اتصال فلنجی از نوع چهار سوراخ است.

این شیر موتوری قابلیت عملکرد به دو صورت مخلوط کننده (MIXING) و جدا کننده (DIVERTING) را دارد.



ویژگی های شیر موتوری دانفوس سه راهه چدنی"3 مدل (VF3(065Z0262

• اتصال فلنجی
• فشار اسمی: 16 بار
• بازه دمایی قطعه: 130~10- درجه سانتیگراد
• جنس بدنه: چدن خاکستری (EN-GJL-250 (GG-25
• جنس مخروط شیر: برنج
• جنس استم: استنلس استیل
• قابل استفاده در سیستم کنترل سرمایش و گرمایش سونا و جکوزی و انواع خطوط هوارسان
• نیاز به محرک الکتریکی، کنترلر، ترانس و سنسور
• انتخابی مطمئن – کارایی بالا
• دارای انواع تاییدیه های بین المللی

عملکرد شیر موتوری دانفوس سه راهه چدنی"3

چنانچه در شکل زیر مشاهده می کنید، سری VF3 شیرهای موتوری دانفوس، درصورتیکه در مسیر رفت نصب شوند عملکرد دیورت یا جداکننده و درصورتیکه در مسیر برگشت نصب شوند عملکرد میکس یا مخلوط کننده خواهند داشت.



اجزاء شیر موتوری دانفوس سه راهه چدنی"3 مدل (VF3(065Z0262

1: valve body

2: valve insert

3: valve cone

4: valve stem

5: valve seat

6: pressure relieve chamber

7: stuffing

نوع		شیر موتوری سه راهه
مدل		(VF 3(065Z0262
نوع اتصال		فلنجی
کورس حرکت - mm		20
سایز اتصالات	Inch	"3
	DN	80
جنس		چدن
عملکرد		گرمایش و سرمایش
سیال		آب
بازه دمایی قطعه - C°		130~10- درجه سانتیگراد
ماکزیمم فشار بسته شدن دیفرانسیل در حالت عملکرد جداکننده - bar		0.6 بار
ماکزیمم فشار بسته شدن دیفرانسیل در حالت عملکرد مخلوط کننده - bar		2.5 بار
وزن - kg		29.99 کیلوگرم
ضریب جریان - m³/h		100m³/h
میزان فشار اسمی - bar		PN16
		16 بار
برند		DANFOSS
کشور سازنده		اسلوونی
