- نوع سیال: آب
- نوع اتصال: فلنجی
- کورس حرکت: 20 میلیمتر
- ضریب جریان: 63Kvs m3/h
- بازه دمای سیال: 120~2 درجه سانتیگراد برای فشار 16 بار

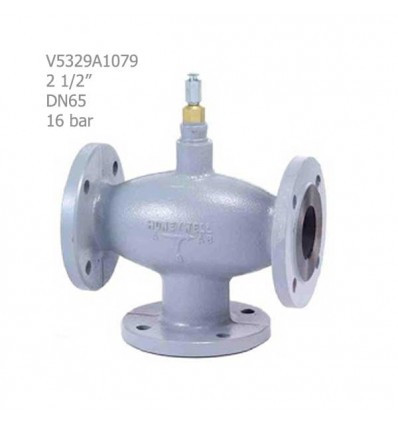

شیر موتوری هانیول سه راهه فلنجی " 1/2 2
شیر موتوری هانیول سه راهه مدل V5329A1079، یک مدل شیر موتوری چدنی با اتصالات فلنجی سایز 1/2 2 اینچ و فشار اسمی 16 بار (PN16) می باشد که همراه با محرک الکتریکی مناسب، جهت کنترل جریان آب گرم و سرد در سیستمهای تهویه مطبوع نظیر چیلرها مورد استفاده قرار می گیرد. شیر موتوری هانیول سه راهه فلنجی " 1/2 2، دارای عملکرد مخلوط کننده (Mixing) است به گونه ای که خروجی شیر، ترکیبی از دو ورودی مختلف (A و B) است.
![شیر موتوری هانیول سه راهه فلنجی 1/2 2](https://damatajhiz.com/img/cms/control%20valve/V5329A-PN16.jpg)
ویژگیهای شیر موتوری هانیول سه راهه فلنجی " 1/2 2
- نوع شیر: شیر کنترل خطی میکس سه راهه
- جنس شیر: چدنی
- نوع اتصال: فلنجی
- کورس حرکت: 20mm
- میزان نشتی: کمتر از 0.5 درصد برای ورودی A-AB - کمتر از 1 درصد برای ورودی B-AB
- ضریب جریان: 63.0Kv
- فشار بسته شدن شیر سه راهی موتوری فلنجی هانیول با موتور 600 نیوتن متر 160 کیلو پاسکال و فشار بسته شدن آن با موتور 1800 نیوتن متر 650 کیلو پاسکال است.
- حداکثر اختلاف دما بین استفاده با آب سرد و گرم: 60 کلوین
- کاربرد شیر موتوری سه راهه هانیول در سیستمهای گرمایشی، تهویه مطبوع و آب سرد و گرم است
- ابعاد 290*357 میلیمتر (میله در حالت پایین قرار دارد)
- ابعاد 290*401 میلیمتر (میله در حالت بالا قرار دارد)
- محرکهای الکتریکی هانیول که همراه با شیرموتوری هانیول سه راهه فلنجی 16 بار "1/2 2 استفاده می شوند: ML7421A -ML6421A - ML7420A - ML6425A,B -ML6420A - ML7425A,B
- قابل استفاده در سیستمهای گرمایشی، تهویه مطبوع و آب سرد و گرم
-
مدل |
V5329A1079 |
نوع اتصال |
فلنجی |
کورس حرکت mm |
20 |
سایز اتصالات |
Inch |
"1/2 2 |
DN |
65 |
جنس |
چدن |
نوع سیال |
آب |
میزان فشار اسمی |
PN16 |
16 بار |
بازه دمای سیال - C° |
16 بار |
120~2 |
14.4 بار |
150~120 |
کشور سازنده |
آلمان |
