برند : هانیول
دستهبندی : شیر موتوری

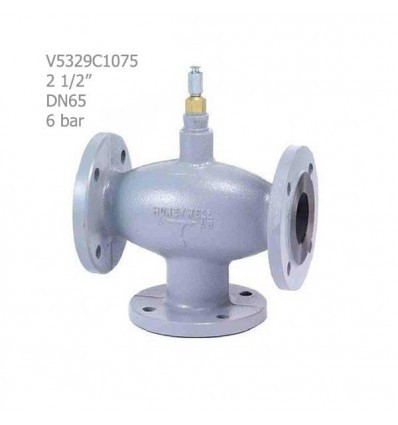

شیر موتوری هانیول سه راهه فلنجی"1/2 2
- نوع سیال: آب
- نوع اتصال: فلنجی
- کورس حرکت: 20 میلیمتر
- ضریب جریان: 63Kvs m3/h
- بازه دمای سیال: 120~2 درجه سانتیگراد برای فشار6 بار
شیر موتوری هانیول سه راهه فلنجی"1/2 2
شیر موتوری هانیول سه راهه مدل V5329C1075، یک مدل شیر موتوری چدنی با اتصالات فلنجی سایز 1/2 2 اینچ و فشار کار 6 بار (PN6) می باشد که همراه با محرک الکتریکی مناسب، جهت کنترل جریان آب گرم و سرد در سیستم‌های تهویه مطبوع نظیر چیلرها مورد استفاده قرار می گیرد. شیرهای برقی موتوری سه راهه هانیول سری V5329C دارای فشار کاری 6 بار (PN6) می باشند. شیر موتوری هانیول سه راهه فلنجی 6 بار "1/2 2، دارای عملکرد مخلوط کننده (Mixing) است به گونه ای که خروجی شیر، ترکیبی از دو ورودی مختلف (A و B) است.
ویژگی‌های شیر موتوری هانیول سه راهه فلنجی"1/2 2
- نوع شیر: شیر کنترل خطی میکس سه راهه
- جنس شیر: چدنی
- نوع اتصال: فلنجی
- کورس حرکت: 20mm
- میزان نشتی: کمتر از 0.5 درصد برای ورودی A-AB - کمتر از 1 درصد برای ورودی B-AB
- ضریب جریان: 63.0Kv
- فشار بسته شدن شیر سه راهه موتوری فلنجی هانیول با موتور 600 نیوتن متر 160 کیلو پاسکال و فشار بسته شدن آن با موتور 1800 نیوتن متر 650 کیلو پاسکال است.
- حداکثر اختلاف دما بین استفاده با آب سرد و گرم: 60 کلوین
- کاربرد شیر موتوری سه راهه هانیول در سیستم‌های گرمایشی، تهویه مطبوع و آب سرد و گرم است
- ابعاد 290*357 میلیمتر (میله در حالت پایین قرار دارد)
- ابعاد 290*401 میلیمتر (میله در حالت بالا قرار دارد)
- محرک‌های الکتریکی هانیول که همراه با شیر موتوری هانیول سه راهه فلنجی 6 بار "1/2 2 استفاده می شوند: ML7421A -ML6421A - ML7420A - ML6425A,B -ML6420A - ML7425A,B
- قابل استفاده در سیستم‌های گرمایشی، تهویه مطبوع و آب سرد و گرم
- نیاز به محرک الکتریکی، کنترلر، ترانس و سنسور
| مدل | V5329C1075 | |
| نوع اتصال | فلنجی | |
| کورس حرکت mm | 20 | |
| سایز اتصالات | Inch | "1/2 2 |
| DN | 65 | |
| جنس | چدن | |
| نوع سیال | آب | |
| میزان فشار اسمی | PN6 | |
| 6 بار | ||
| بازه دمای سیال - C° | 6 بار | 120~2 |
| 5.4 بار | 150~120 | |
| کشور سازنده | آلمان | |
