شیر موتوری هانیول سه راهه برنجی "3/4

1. نوع سیال: آب
2. نوع اتصال: دنده ای
3. ضریب جریان: 6.3Kvs m3/h
4. کورس حرکت: 20mm



5. مدل		V5013R1057
   سایز اتصالات	Inch	"3/4
   	DN	20
   جنس		برنج
   نوع سیال		آب
   میزان فشار اسمی		PN16
   		16 بار
   بازه دمای سیال - C°	16 بار	120~2
   	14.9 بار	170~120
   کشور سازنده		آلمان

 شیر موتوری هانیول سه راهه برنجی "3/4

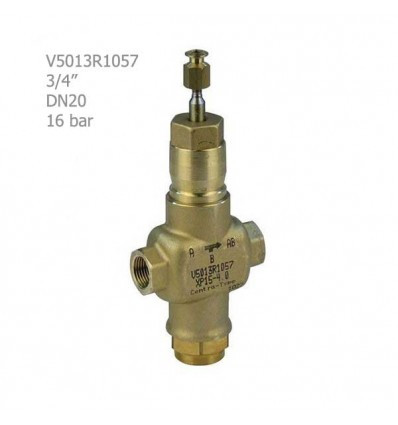

شیر موتوری سه راهه هانیول مدل V5013R1057، یک مدل شیر موتوری با عملکرد مخلوط کننده از جنس برنج با اتصالات دنده ای سایز 3/4 اینچ و فشار کار 16 بار (PN16) می باشد که همراه با محرک‌ الکتریکی مناسب، جهت کنترل جریان آب گرم و سرد در سیستم‌های تهویه مطبوع نظیر چیلرها و سیستم‌های گرمایشی مورد استفاده قرار می گیرد. شیر موتوری هانیول سه راهه برنجی "3/4، دارای عملکرد مخلوط کننده (Mixing) است به گونه ای که خروجی شیر، ترکیبی از دو ورودی مختلف (A و B) است.

ویژگی‌های شیر موتوری هانیول سه راهه برنجی "3/4

• نوع شیر: شیر کنترل خطی میکس سه راهه
• جنس شیر: برنجی
• نوع اتصال: دنده ای
• کورس حرکت: 20mm
• میزان نشتی کمتر از 0.05 درصد
• ظرفیت: 6.30Kv
• فشار بسته شدن با موتور 600 نیوتن متری 1600 کیلوپاسکال
• این مدل با موتور 1800 نیوتن متری عمل نمی کند.
• حداکثر اختلاف دما بین استفاده با آب سرد و گرم 60 کلوین
• کاربرد شیر سه راهه موتوری دنده ای هانیول در سیستم‌های گرمایشی، تهویه مطبوع و آب سرد و گرم
• ابعاد 83*211.5 میلیمتر (میله در حالت پایین قرار دارد)
  ابعاد 83*255.5 میلیمتر (میله در حالت بالا قرار دارد)
• موتورهای هانیول که با شیر موتوری سه راهه برنجی هانیول "3/4 استفاده می شوند: ML6420 - ML6425 - ML7420 -ML7425 - ML6421 - ML7421 - ML6984 - ML7984
• قابل استفاده در سیستم‌های گرمایشی، تهویه مطبوع و آب سرد و گرم
• نیاز به محرک الکتریکی، کنترلر، ترانس و سنسور
