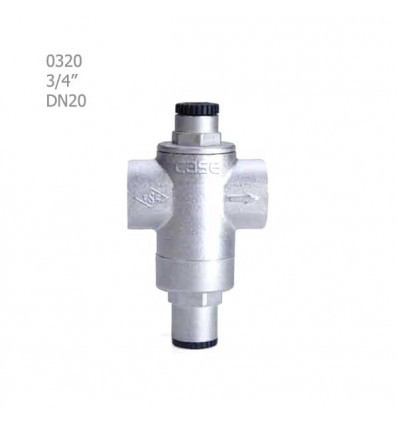

شیر فشار شکن بدنه بزرگ فنری CS CASE مدل 0320 سایز "3/4

1. نوع سیال: آب
2. نوع اتصال: دنده ای
3. فشار ورودی: 16~1 بار
4. فشار خروجی قابل تنظیم: 6.5~1 بار
5. ساخت کشور ترکیه

شیر فشار شکن بدنه بزرگ فنری CS CASE مدل 0320 سایز "3/4

شیر فشار شکن بدنه بزرگ فنری CS CASE مدل 0320 سایز "3/4 برای کاهش فشار آب سیستم لوله کشی به کار می رود. بالا رفتن فشار آب در سیستم لوله کشی، سبب ایجاد خسارت های جبران ناپذیری به تجهیزات متصل به سیستم آبرسانی می گردد که با استفاده از این نوع شیرهای فشارشکن، می توان از بروز این خسارت ها جلوگیری نمود. با بکارگیری این شیر فشارشکن فنری و با کنترل فشار آب داخل سیستم لوله کشی، می توان از انفجار لوله ها و خرابی آرماتورها جلوگیری نمود.

ویژگی های شیر فشار شکن بدنه بزرگ فنری CS CASE مدل 0320 سایز "3/4

• مقاومت و جلوگیری از ضربه قوچ (Water Hammer)
• جلوگیری از نویز و صدای ناهنجار آب تحت فشار در لوله ها
• بدلیل برقراری تعادل در فشار سیستم لوله کشی، در مصرف آب نیز صرفه جویی می گردد.
• با بکارگیری مدل 0320 در شبکه آبرسانی، می توان از خرابی و آسیب دیدگی ماشین های لباسشویی، ظرفشویی، دیگ های بخارشکن و ... جلوگیری نمود.
• فشار کاری که برای این محصول در کارخانه مورد نظر قرار می گیرد، 3 بار است، اما بخاطر داشته باشید که این محصول توانایی عملکرد در بازه فشار کاری 6.5 ~ 1.5 بار را نیز دارا می باشد، به هر حال استفاده از مانومتر در هنگام نصب این شیر فشارشکن توصیه می گردد.
• شیرهای فشارشکن بدنه بزرگ فوق تنها برای عبور سیال آب مورد استفاده قرار می گیرد.

اجزای تشکیل دهنده شیر فشار شکن بدنه بزرگ فنری CS CASE مدل 0320 سایز "3/4 از چه جنسی هستند؟

• بدنه : برنج (CW 617N EN 12165)
• درپوش پیچ بالایی (Mano Cover Screw): از جنس PA6
• پوشش پیچ بالایی: برنج
• اورینگ: NBR
• پیچ : Inox
• پوشش پیستون: برنج
• گیره (Seat): از جنس Inox
• پیستون: برنج
• فنر: استیل
• بدنه فنر و پیچ انتهایی: برنج
• درپوش پیچ انتهایی: PA6

اطلاعات کلی شیر فشار شکن بدنه بزرگ فنری CS CASE مدل 0320 سایز "3/4

• فشار کار: 3 بار
• حداکثر فشار ورودی: 16 بار
• بازه فشار کاری: 6.5 ~ 1.5 بار
• فشار خروجی تنظیم شده توسط کارخانه: 3 بار
• حداکثر دمای کارکرد: 40 درجه سانتیگراد
• سیال مورد استفاده: آب
• نرخ جریان عبوری (میزان گذردهی آب): 2.27 متر مکعب بر ساعت
• نرخ جریان عبوری (میزان گذردهی آب): 37.83 لیتر بر دقیقه
• استناندارد: EN1567
• قابل استفاده در انواع سیستم لوله کشی



نحوه کارکرد شیر فشار شکن بدنه بزرگ فنری CS CASE مدل 0320 سایز "3/4

عملکرد شیر فشارشکن cs case بدنه بزرگ فوق بر اساس ایجاد تعادل بین دو نیروی فشار آب در دو طرف پیستون به کار رفته در شیر صورت می پذیرد.

نیروهای فوق عبارتند از :

1 - نیروی فشار وارد شده (فشار آب) بر فنر

2 - نیروی فشار آب بر پیستون

در صورتی که فشار فنر از فشار وارد شده بر پیستون بیشتر باشد، پیستون به سمت پایین حرکت می کند، در غیر این صورت حرکت پیستون به سمت بالا خواهد بود؛ این کار تا زمانی که تعادل در فشار سیستم لوله کشی برقرار گردد، ادامه پیدا می کند.

ابعاد شیر فشار شکن بدنه بزرگ فنری CS CASE مدل 0320 سایز "3/4

• A (سایز شیر): 3/4 inch
• B: معادل 39.3 mm
• C: معادل 62.5 mm
• D: معادل 60 mm

کالیبراسیون شیر فشار شکن بدنه بزرگ فنری CS CASE مدل 0320 سایز "3/4

همانطور که ذکر شد، فشار کار این شیرها در هنگام توزیع در بازار روی 3 بار تنظیم گردیده است؛ اما در صورت نیاز می توان میزان فشار را در محصولات فوق کاهش یا افزایش داد.

یکی از مزایای بی نظیر و فوق العاده این محصولات تنظیم دستی فشار توسط مصرف کننده است؛ برای این ابتدا باید درپوش پلاستیکی انتهایی پیچ که از جنس PA6 ساخته شده را شل کرده و سپس با ابزار مخصوص، روی فشار مورد نظر تنظیم گردد.

این پیچ در دو جهت عقربه های ساعت و خلاف آن به ترتیب برای افزایش و کاهش فشار کار قابل تنظیم است.

نمودار کاویتاسیون مدل 0320

نمودار میزان گذردهی آب عبوری در مدل 0320

طریقه اتصال شیر فشار شکن بدنه بزرگ فنری CS CASE مدل 0320 سایز "3/4

شیرهای فوق را در هر سه حالت افقی، عمودی و دورانی می توان نصب نمود.



جنس بدنه	برنج آبکاری شده با نیکل
حداکثر دمای کارکرد - (C°)	40
محدوده فشار ورودی - (bar)	16~1 بار
محدوده فشار خروجی - (bar)	6.5~1.5 بار
فشار خروجی کارخانه - (bar)	3 بار
طول - (mm)	62.5 میلیمتر
عمق - (mm)	60 میلیمتر
ارتفاع - (mm)	102 میلیمتر
سیال قابل استفاده	آب
برند	سی اس کیس
