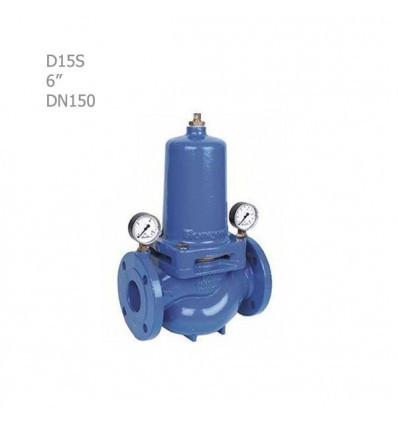

شیر فشارشکن فلنجی هانیول مدل D15S-150

1. نوع سیال: آب
2. جنس: چدنی
3. قابلیت تنظیم فشار خروجی برای قطرهای 65 الی 100: 1/5 الی 6 بار
4. قابلیت تنظیم فشار خروجی برای قطرهای 150 الی 200: 1/5 الی 8 بار
5. قابل استفاده در سیستم‌های گرمایشی، تهویه مطبوع و آب سرد و گرم

مدل دستگاه		فشارشکن فلنجی هانیول مدل D15S-150
فشار ورودی		حداکثر 16 بار
نقطه تنظیم فشار خروجی:		1/5 الی 8 بار
سایز اتصالات	Inch	"6
	DN	150
جنس		چدن
نوع سیال		آب
حداکثر دمای سیال (درجه سانتیگراد)		65
حداقل افت فشار		1 بار
کشور سازنده		آلمان



شیر فشارشکن فلنجی هانیول مدل D15S-150

شیرهای کاهش فشار یا شیر فشارشکن، از تاسیسات خانگی در برابر فشار بیش از حد منبع تامین آب محافظت می کنند. همچنین می توانند برای کاربردهای صنعتی یا تجاری در محدوده مشخصات آنها مورد استفاده قرار گیرند. با نصب شیر كاهش فشار، از خسارت فشار بیش از اندازه آب جلوگیری می شود. فشار تنظیم شده نیز حتی در صورت وجود نوسان فشار ورودی گسترده ثابت می ماند.كاهش فشار عملكرد و حفظ آن در سطح ثابت، نوسان جریان آب را در طول مسیر و نقطه اتصال به حداقل می رساند.

اجزا	نوع جنس
1.درپوش فنری با پیچ تنظیم	چدن انعطاف پذیر (EN-GJS-400-15 EN 1563) ، پوشش داده شده با PA (پلی آمید)
2.فشار سنج	-
3.پیچ و مهره	فولاد ضد زنگ
4.محل برجستگی های PN16  ISO 7005-2 /  EN 1092-2	چدن انعطاف پذیر (EN-GJS-400-15 EN 1563) ، پوشش داده شده با PA (پلی آمید)



برخی مشخصات شیر فشارشکن فلنجی هانیول مدل D15S-150

• ضریب جریان:230
• قطر نامی: (6 اینچ)150dn
• نوع اتصال: فلنجی
• نوع سیال: آب
• حداکثر دمای سیال (درجه سانتیگراد): 65
• حداقل افت فشار: 1 بار
• جنس: چدنی
• فشار ورودی: حداکثر 16 بار
• راه حل کارتریج ثبت شده برای مونتاژ و نگهداری آسان
• درج دو کارتریج برای تمام عرضهای نامی، که برای مدت طولانی نگه دلشتن مفید است
• فنر تنظیم با آب شست و شو در تماس مستقیم نیست
• با فشار سنج ورودی و خروجی
• قابلیت تنظیم فشار خروجی برای قطرهای 65 الی 100: 1/5 الی 6 بار
• قابلیت تنظیم فشار خروجی برای قطرهای 150 الی 200: 1/5 الی 8 بار
• تمام مواد بکار رفته مطابق با UBA هستند
• کلیه مواد تأیید شده ی ACS هستند



نمونه نصب استاندارد برای شیر کاهش فشار

1. شیر بستن
2.کنتر آب
3.شیر برگشتی
4.صافی
5.شیرکاهش فشار
