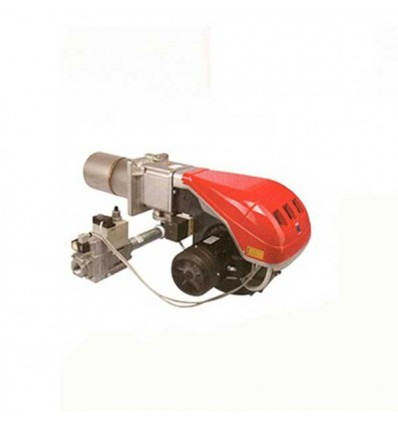

مشعل گاز سوز ریلو RIELLO
برچسب‌ها:
راهنمای انتخاب و خرید مشعل گاز سوز ریلو RIELLO
- شرکت RIELLO در سال 1920 در ایتالیا تاسیس شد و در ابتدا با تولید مشعل های نفتی (برای مصارفی مثل کوره های نانوایی) فعالیت تولیدی خود را آغاز کرد. این شرکت با توجه به نیاز مصرف کنندگان و رقابت در بازار همواره در حال پیشرفت و نوآوری در بهینه سازی طراحی فرآیندها و تجهیزات خط تولید خود بوده است.
- شرکت ریلو ایتالیا با استفاده از نیروهای متخصص و تکنولوژِی پیشرفته ، یکی از معتبرترین و پیشتازترین شرکتهای تولید کننده مشعل در جهان می باشد.
- مشعل های تولیدی شرکت ریلو علاوه بر بهره مندی از تکنولوژی های جدید جهانی در زمینه تنظیم دقیق بهترین میزان ترکیب سوخت و هوا ، ارائه بالاترین راندمان احتراق ، کاهش مصرف سوخت و حتی ظاهر زیبا ، حقیقتا دارای کمترین میزان گازهای مضر احتراق و دوستدار واقعی محیط زیست میباشند.
- همچنین مشعل های تولید شده توسط شرکت معتبر ریلو بدلیل برخورداری از بالاترین تکنولوژی اختلاط سوخت و هوا دارای کمترین صدای ممکن میباشند.
- استقبال گسترده از مشعل های شرکت ریلو در سراسر اروپا باعث شد که این شرکت بتدریج و تا سال 1990 شعبه های فراوانی را در کشورهای انگلستان، آلمان، بلژیک، سوئیس و ... تاسیس نماید.
کلیه مشعل های ریلو در صورت درخواست مشتری , قابلیت تبدیل به مدل مادولار ( تدریجی ) را نیز دارا می باشد .- بطور کلی هنگام انتخاب مشعل ، علاوه بر لزوم توجه به نوع سوخت مشعل ، لازم است منحنی احتراق نسبت به فشار محفظه احتراق در مورد هر مشعل طبق کاتالوگ شرکت ریلو مورد بررسی قرار گیرد.
- قیمت نهایی انواع مشعل های گازسوز ریلوRiello پس ازدرخواست مشتری ، بررسی و اعلام خواهد گردید.
- هنگام انتخاب مشعل ، به قطر لوله شعله پوش مشعل جهت امکان ورود لوله فوق در دیگ و نصب مشعل کاملا توجه فرمائید.
- کلیه مشعل های گازی ریلوRiello دارای 1 سال گارانتی می باشد.
- کلیه مشعل های گاز سوز Riello دارای خط گاز و رله بوده و وجهی بابت تجهیزات مشابه اخذ نمیگردد.
عملکرد مشعل گازسوز
مشعل گازسوز برای احتراق با گاز طبیعی طراحی شده است و حجم یا دبی سوخت گاز لازم در این مشعل‌ها، پس از عبور از فیلتر گاز توسط شیر برقی کنترل می شود و هوای لازم برای احتراق آنها نیز، توسط یک دمنده که بر روی محور موتور نصب شده است، تأمین می‌گردد.
دبی هوای ورودی توسط دمپر هوایی که در بدنه مشعل نصب شده است، براساس ظرفیت آن بصورت دستی یا موتوری کنترل می شود.
جریان گاز از فیلتر گاز مشعل عبور کرده و با هوای احتراق مخلوط شده و آماده احتراق می‌گردد.
اگر فشار هوای احتراق از حدی کمتر گردد و یا فشار گاز از مقدار مورد نظر بیشتر یا کمتر شود، این شرایط توسط سنسورهای فشارِ تعبیه‌شده حس گردیده و مشعل به وسیله پرشر سوئیچ های هوا و گاز از طریق فرمان رله، خاموش می‌شود. >
تنظیم سوخت و هوای مشعل
- احتراق‌کامل سوخت حاصل تنظیم اختلاط دقیق نسبت سوخت و هوا است.
- هرچه این نسبت با دقت بیشتری تنظیم شود راندمان احتراق مشعل بالاتر رفته و در نتیجه به سوخت کمتری احتیاج است. در مشعل‌های کوچک تنظیم هوای موردنیاز احتراق مشعل توسط دمپر دستی انجام می شود ولی در مشعل های بزرگ این تنظیم به کمک دمپر اتوماتیک هوای مورد نیاز احتراق تامین می‌شود.
- البته با توجه به آنکه دمای هوای دیگ موتورخانه و رطوبت آن در طول سال متغیر است ، در مشعل های بزرگ ، باید در هر فصل دمپر هوا مورد تنظیم مجدد قرار گیرند.
- امروزه مشعل‌های مدرن مجهز به یک سیستم کنترل هوشمند PLC هستند که به صورت اتوماتیک نسبت بین سوخت و هوا را در تمام طول شبانه روز و تمام فصول سال تنظیم می‌نمایند.
- با توجه به کامل نبودن راندمان احتراق سوخت در مشعل ها و در نظر گرفتن برخی تلفات حرارتی ، هنگام انتخاب مشعل ، ظرفیت مشعل را حدود 20 درصد بیشتر از ظرفیت دیگ در نظر می گیریم.
- به ازاء هر 300 متر افزایش ارتفاع از سطح در یا بدلیل کاهش غلظت هوا ، راندمان احتراق سوخت انواع مشعل ها حدود 4% کاهش می یابد.
- ارزش حرارتی هر متر مکعب گاز طبیعی تقریبا معادل K.cal 9200 می باشد
| مدل | حداکثر قدرت گرمایش | برق مصرفی | نحوه احتراق | دمپر هوا | الکترو موتور فن K.w | قطر شعله پوش m.m | حداقل فشار گاز m.Bar | قطر خط گاز in | |
| KW | Kcal/hr | V –Ф | |||||||
| BS1 | 52 | 44500 | 220-1 | یک مرحله | اتوماتیک | 0,09 | 89 | 20 | -- |
| BS2 | 91 | 78000 | 220-1 | یک مرحله | اتوماتیک | 0,09 | 106 | 20 | -- |
| BS3 | 189 | 162500 | 220-1 | یک مرحله | اتوماتیک | 0,15 | 129 | 20 | --- |
| BS4 | 246 | 211500 | 220-1 | یک مرحله | اتوماتیک | 0,25 | 137 | 20 | -- |
| RS28 | 325 | 280000 | 220-1 | دو مرحله | اتوماتیک | 0,25 | 140 | 20 | -- |
| RS38 | 440 | 380000 | 220-1 | دومرحله | اتوماتیک | 0,42 | 140 | 20 | -- |
| RS50 | 580 | 500000 | 220-1 | دومرحله | اتوماتیک | 0,65 | 152 | 20 | -- |
| RS70 | 814 | 700000 | 220-3 | دومرحله | اتوماتیک | 1,1 | 179 | 30 | --- |
| RS100 | 1163 | 1000000 | 220-3 | دومرحله | اتوماتیک | 1,5 | 179 | 45 | --- |
| RS130 | 1512 | 1300000 | 220-3 | دومرحله | اتوماتیک | 2,2 | 189 | 60 | --- |
| RS190 | 2290 | 1900000 | 220-3 | دومرحله | اتوماتیک | 4,5 | 222 | 100 | --- |
| RS250/M MZ | 2650 | 2500000 | 220-3 | دومرحله | اتوماتیک | 5,5 | 222 | 100 | -- |
