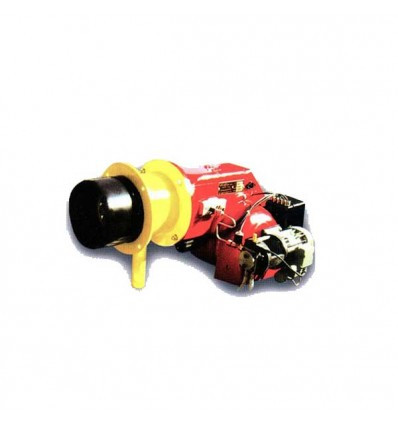

مشعل کاوه دوگانه سوز

راهنمای انتخاب و خرید مشعل کاوه دوگانه سوز :

1. از تقسيم حد اکثر کيلو کالری قدرت گرمايش مشعل های گازوئيل سوز بر عدد 8,500 مقدار ليتر مصرف گازوئيل در ساعت بدست می آيد.
2. از تقسيم حد اکثر کيلو کالری قدرت گرمايش مشعل های گازی بر عدد 9200 مقدار متر مکعب مصرف گاز در ساعت بدست می آيد.
3. بطور کلی هنگام انتخاب مشعل ، علاوه بر لزوم توجه به نوع سوخت مشعل (گاز، گازوئیل،دوگانه،مازوت،سه گانه سوز) لازم است به دلایل مختلف ظرفیت مشعل حدود 20% بیشتر از ظرفیت دیگ یا محفظه احتراق هیتر در نظر گرفته شود.
4. در مشعل های گازی که فشار گاز تغذیه آنها، 2 پوند یا بیشتر باشد ( 150 میلی بار ) استفاده از رگولاتور گاز جهت کاهش فشار گاز و یا بالانسر (استابلایزر) جهت تنظیم فشار گاز الزامیست.در مسير سوخت گازوئيل تا مشعل ، لازم است فيلتر گازوئيل و نازل یا نازل های گازوئیل براساس ظرفیت مشعل گازوئیلی با مشخصات فني مورد تاييد قرار داده شود

1. نصب فیلتر گاز با سایز و فشار کار مناسب بعد از شیر ربع گرد گاز و قبل از رگولاتور گاز و شیرهای برقی ضربه ای یا تدریجی گاز مشعل ، از اولین تجهیزات موردنیاز خط گاز در مشعل های گازسوز می باشد.
2. چنانچه فشار خط گاز تامین سوخت مشعل 2 پوند باشد ،استفاده از بالانسر (Balancer) جهت تنظیم و بالانس تغییرات اندک فشار گاز تغذیه مشعل گازی با سایز و دبی موردنیاز گاز مشعل،در ابتدای خط گاز ضروری است.
3. همچنین در صورتیکه فشار گاز تغذیه مشعل بالاتر از 2 پوند (15 یا 30 تا حداکثر 60 پوند باشد)نصب رگولاتور گاز با سایز،فشار کار و دبی گاز مناسب نیز در ابتدای خط گاز مشعل ضروری است.

عملکرد کلی مشعل ها :

• در مشعل های فن دارشروع عملکرد بر اساس فرمان ترموستات دیگ یا هیتر و طبق برنامه زمانبندی رله مشعل می باشد، به این ترتیب که ابتدا طبق فرمان رله فن هوادهی مشعل به مدت حدود 30 تا 60 ثانیه روشن شده و بعد ترانس جرقه زن مشعل شروع به ایجاد جرقه نموده و سپس شیر برقی سوخت مشعل (گاز ، گازوئیل یا مازوت) باز شده و سوخت از شیر برقی عبور کرده و وارد محفظه احتراق دیگ یا هیتر می شود. اکنون با وجود جرقه ترانس ، شعله در جلوی شعله پخش کن مشعل تشکیل می گردد .
• پس از تشکیل شعله ، دیگر نیازی به جرقه یا قوس الکتریکی نیست و با فرمان فتوسل یا یون ،عملکرد ترانس جرقه زن متوقف گردیده و مشعل به عمل احتراق خود تا زمان رسیدن فرمان خاموش شدن از طریق ترموستات ادامه می دهد.
• الکتروموتورفن هوادهی مشعل ها براساس ظرفیت مشعل تک فاز یا سه فاز بوده و دارای  2900 دور در دقیقه می باشند.
• اصولاً بدنه ی اغلب مشعل های گازوئیلی و گازی از نوع چدن ریخته گری است که قطعات موردنیاز برای عملکرد مشعل بر روی آن نصب می گردند.

تنظیم سوخت و هوای مشعل :

احتراق‌کامل سوخت حاصل تنظیم دقیق نسبت سوخت و هوا است. هرچه این نسبت با دقت بیشتری تنظیم شود راندمان احتراق بالاتر رفته و در نتیجه به سوخت کمتری احتیاج است. در مشعل‌های کوچک تنظیم هوای موردنیاز احتراق مشعل توسط دمپر دستی انجام می شود ولی در مشعل های بزرگ این تنظیم به کمک دمپر اتوماتیک هوای مورد نیاز احتراق تامین می‌شود. البته با توجه به آنکه دمای هوای دیگ موتور‌خانه و رطوبت آن در طول سال متغیر است ، در مشعل های بزرگ ، باید در هر فصل دمپر‌ هوا مورد تنظیم مجدد قرار گیرند. امروزه مشعل‌های مدرن مجهز به یک سیستم کنترل هوشمند PLC هستند که به صورت اتوماتیک نسبت بین سوخت و هوا را در تمام طول شبانه روز و تمام فصول سال تنظیم می‌نمایند.

با توجه به کامل نبودن راندمان احتراق سوخت در مشعل ها و در نظر گرفتن برخی تلفات حرارتی ، هنگام انتخاب مشعل ، ظرفیت مشعل را حدود 20 درصد بیشتر از ظرفیت دیگ در نظر می گیریم.

• به ازاء هر 300 متر افزایش ارتفاع از سطح در یا بدلیل کاهش غلظت هوا ، راندمان احتراق سوخت انواع مشعل ها حدود 4% کاهش می یابد.
• ارزش حرارتی هر متر مکعب گاز طبیعی تقریبا معادل K.cal 9200 می باشد.
• ارزش حرارتی هر لیتر گازوئیل تقریبا معادل K.cal 8500 می باشد.
• ارزش حرارتی هر کیلوگرم گازوئیل تقریبا معادل K.cal 10500 می باشد.



مدل	حداکثر قدرت گرمایش		برق مصرفی	نحوه احتراق	دمپر هوا	الکترو موتور فن .K.w	نوع رله	قطر شعله پوش m.m	قطر خط گاز in	الکترو موتور پمپ گازوئیل	قیمت (ریال)
	KW	Kcal/hr	V –Ф
EGL 4-40	---	350,000	380-3	1مرحله	دستی	0.37	خارجي	170		0.18	استعلامی
EGL 4-40	---	400,000	380-3	1مرحله	دستی	0.55	خارجي	170	"½1	0.25	استعلامی
EGL 4-40	---	500,000	380-3	2مرحله	اتوماتیک	0.55	خارجي	170	"½1	0.25	استعلامی
EGL 4-40	---	600,000	380-3	2مرحله	اتوماتیک	0.55	خارجي	170	"½1	0.25	استعلامی
MFGL100-100	---	800,000	380-3	2مرحله	اتوماتیک	1.1	خارجي	210	"½1	0.25	استعلامی
MFGL100-100	---	1,000,000	380-3	2مرحله	اتوماتیک	2.2	خارجي	210	"½1	0.25	استعلامی
UDGL 150-1	---	1,250,000	380-3	2مرحله	اتوماتیک	3	خارجي	250	''2	0.37	استعلامی
UDGL 150-1	---	1,500,000	380-3	2مرحله	اتوماتیک	3	خارجي	250	''2	0.37	استعلامی
UDGL 150-1	---	2,250,000	380-3	2مرحله	اتوماتیک	3	خارجي	250	''2	0.37	استعلامی
UDGL 150-1	---	3,000,000	380-3	2مرحله	اتوماتیک	3	خارجي	250	''2	0.37	استعلامی
UDGL 150-1	---	3,000,000	380-3	2مرحله	اتوماتیک	3	خارجي	250		0.37	استعلامی
MFGL 500	---	3,500,000	380-3	3مرحله	اتوماتیک	11	خارجي	400	''3	1.1	استعلامی
MFGL 600	---	4,000,000	380-3	3مرحله	اتوماتیک	11	خارجي	400	''3	1.5	استعلامی
MFGL 700	---	5,000,000	380-3	3مرحله	اتوماتیک	15	خارجي	400	''4	1.5	استعلامی
MFGL 800	---	6,000,000	380-3	3مرحله	اتوماتیک	18.5	خارجي	440	''4	1.5	استعلامی
MFGL 900	---	7,000,000	380-3	3مرحله	اتوماتیک	18.5	خارجي	440	''4	2.2	استعلامی
MFGL 750	---	8,000,000	380-3	3مرحله	اتوماتیک	22	خارجي	465	''4	2.2	استعلامی
MFGL 850	---	10,000,000	380-3	3مرحله	اتوماتیک	30	خارجي	465	''4	2.2	استعلامی
مدل	حداکثر قدرت گرمایش		برق مصرفی	نحوه احتراق	دمپر هوا	الکترو موتور فن .K.w	نوع رله	قطر شعله پوش m.m	قطر خط گاز in	الکترو موتور پمپ گازوئیل	قیمت (ریال)
	KW	Kcal/hr	V –Ф
MFGL 1000	---	8,000,000	380-3	3مرحله	اتوماتیک	22	خارجي	440	''4	2.2	استعلامی
MFGL 1100	---	9,000,000	380-3	3مرحله	اتوماتیک	30	خارجي	440	''4	2.2	استعلامی
MFGL 1200	---	10,000,000	380-3	3مرحله	اتوماتیک	37	خارجي	570		3	استعلامی
