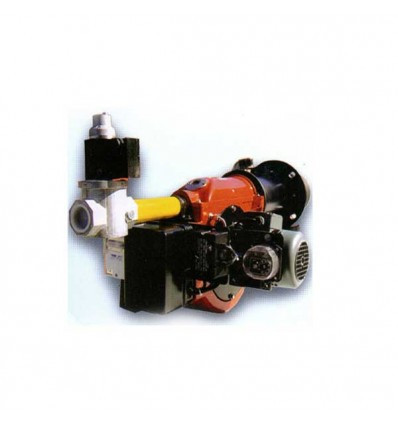

Name: مشعل گازوئیلی کاوه
Brand: کاوه

از تقسيم حد اکثر کيلو کالری قدرت گرمايش مشعل های گازوئيلی بر عدد8,500مقدار ليتر مصرف گازوئيل در ساعت بدست می آيد.
بطور کلی هنگام انتخاب مشعل ، علاوه بر لزوم توجه به نوع سوخت مشعل (گاز، گازوئیل،دوگانه،مازوت،سه گانه سوز) لازم است به دلایل مختلف ظرفیت مشعل حدود 20% بیشتر از ظرفیت دیگ یا محفظه احتراق هیتر در نظر گرفته شود.
استفاده از مشعل هاي گازوئيل سوز نياز به نازلهاي سوخت پاش طبق محاسبات و همچنين نظر سازنده محفظه احتراق ديگ يا هيتر دارد.
در مسير سوخت گازوئيل لازم است فيلتر گازوئيل با مشخصات فني مورد تاييد قرار داده شود.

عملکرد مشعل گازوئیل سوز:
- در مشعل های گازوئیلی ، الکتروموتور علاوه بر وظیفه به حرکت درآوردن محور فن هوادهی ،وظیفه چرخش محور پمپ گازوئیل مشعل را نیز بعهده دارد.
- فن هوادهی مشعل های گازوئیل سوز از نوع فن سانتریفیوژ بوده که روی محور الکتروموتور مشعل با دور 2900 نصب می گردد.
- با استارت موتور ، فن هوادهی به حرکت در می آید و مولکول های هوای بین پره های فن شروع به حرکت میکنند ، برای کنترل مقدار هوای فن ، در دهانه ی مکش آن یک دمپر قرار داده می شود که تنظیم هوای عبوری آن در مشعل های کوچک ، بصورت دستی در مشعل های بزرگ به وسیله ی یک سرو موتور ، کنترل شده و میزان هوای عبوری از دمپر هوا متناسب با مقدار سوخت کم و زیاد می شود .
- معمولا پمپ گازوئیل را در مشعل های فشار قوی به صورت دوار و یا چرخ دنده ای انتخاب می کنند.
با توجه به کامل نبودن راندمان احتراق سوخت در مشعل ها و در نظر گرفتن برخی تلفات حرارتی ، هنگام انتخاب مشعل ، ظرفیت مشعل را حدود 20 درصد بیشتر از ظرفیت دیگ در نظر می گیریم.
- به ازاء هر 300 متر افزایش ارتفاع از سطح در یا بدلیل کاهش غلظت هوا ، راندمان احتراق سوخت انواع مشعل ها حدود 4% کاهش می یابد.
- ارزش حرارتی هر متر مکعب گاز طبیعی تقریبا معادل K.cal 9200 می باشد.
- ارزش حرارتی هر لیتر گازوئیل تقریبا معادل K.cal 8500 می باشد.
- ارزش حرارتی هر کیلوگرم گازوئیل تقریبا معادل K.cal 10500 می باشد.

مدل	حداکثر قدرت گرمایش		برق مصرفی	نحوه احتراق	دمپر هوا	الکترو موتور فن K.w	نوع رله	قطر شعله پوش m.m	فشار پمپ گازوئیل Bar	قیمت (ریال)
مدل	KW	Kcal/hr	V –Ф	نحوه احتراق	دمپر هوا	الکترو موتور فن K.w	نوع رله	قطر شعله پوش m.m	فشار پمپ گازوئیل Bar	قیمت (ریال)
EL 1	93	80,000	220-1	1مرحله	دستی	0.11	ایرانی	105	12	استعلامی
EL 2	175	150,000	220-1	1مرحله	دستی	0.11	ایرانی	105	12	استعلامی
EL 3-25	290	250,000	220-1	1مرحله	دستی	0.15	ایرانی	165	18	استعلامی
EL 3-30	350	300,000	220-1	1مرحله	دستی	0.30	ایرانی	165	18	استعلامی
EL 3-35	410	350,000	220-1	1مرحله	دستی	0.37	ایرانی	165	18	استعلامی
EL 4-60	465	400,000	220-1	1مرحله	دستی	0.37	ایرانی	165	18	استعلامی
EL 4-2-60	580	500,000	380-3	1مرحله	مرحله‌اي	0.6	ایرانی	165	18	استعلامی
EL 4-2-65	700	600,000	380-3	2مرحله	مرحله‌اي	0.6	ایرانی	165	18	استعلامی
MFL100-100	930	800,000	380-3	2مرحله	مرحله‌اي	1.1	ایرانی	190	20	استعلامی
MFL100-120	1050	900,000	380-3	2مرحله	مرحله‌اي	1.5	ایرانی	190	20	استعلامی
MFL100-140	1160	1,000,000	380-3	2مرحله	مرحله‌اي	2.2	خارجي	226	20	استعلامی
UDL150-1	1450	1,250,000	380-3	2مرحله	مرحله‌اي	3	خارجي	226	20	استعلامی
UDL1 150-2	1745	1,500,000	380-3	2مرحله	مرحله‌اي	3	خارجي	226	20	استعلامی
UDL 250	2615	2,250,000	380-3	2مرحله	مرحله‌اي	4	خارجي	260	20	استعلامی
MFL 350	3490	3,000,000	380-3	2مرحله	مرحله‌اي	7.5	خارجي	320	20	استعلامی
MFL 500	4070	3,500,000	380-3	3مرحله	مرحله‌اي	11	خارجي	400	22	استعلامی
MFL 600	4650	4,000,000	380-3	3مرحله	مرحله‌اي	11	خارجي	400	22	استعلامی
MFL 700	5810	5,000,000	380-3	3مرحله	مرحله‌اي	15	خارجي	400	22	استعلامی
مدل	حداکثر قدرت گرمایش		برق مصرفی	نحوه احتراق	دمپر هوا	الکترو موتور فن K.w	نوع رله	قطر شعله پوش m.m	فشار پمپ گازوئیل Bar	قیمت (ریال)
مدل	KW	Kcal/hr	V –Ф	نحوه احتراق	دمپر هوا	الکترو موتور فن K.w	نوع رله	قطر شعله پوش m.m	فشار پمپ گازوئیل Bar	قیمت (ریال)
MFL 800	----	6,000,000	380-3	3مرحله	مرحله‌اي	18.5	خارجي	440	30	استعلامی
MFL 900	----	7,000,000	380-3	3مرحله	مرحله‌اي	18.5	خارجي	440	30	استعلامی
MFL 750	----	8,000,000	380-3	3مرحله	مرحله‌اي	22	خارجي	465	30	استعلامی
MFL 850	----	10,000,000	380-3	3مرحله	مرحله‌اي	30	خارجي	465	30	استعلامی
MFL 1000	----	8,000,000	380-3	3مرحله	مرحله‌اي	22	خارجي	440	30	استعلامی
MFL 1100	----	9,000,000	380-3	3مرحله	مرحله اي	30	خارجي	440	30	استعلامی
MFL 1200	----	10,000,000	380-3	3مرحله	مرحله‌اي	37	خارجي	570	60	استعلامی
MFL 1400	----	12,000,000	380-3	3مرحله	مرحله‌اي	45	خارجی	570	60	----
