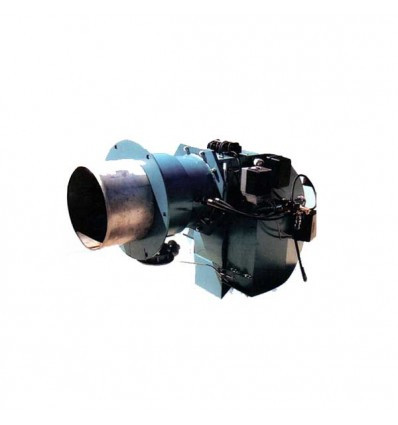

مشعل گازی کاوه
برند:کاوه
توضیحات
| مدل | حداکثر قدرت گرمایش | برق مصرفی | نحوه احتراق | دمپر هوا | الکترو موتور فن .K.w | نوع رله | قطر شعله پوش m.m | حد اقل فشار گاز m.Bar | قطر خط گاز (In) | قیمت (ریال) | |
| KW | Kcal/hr | V –Ф | |||||||||
| EG1 | استعلامی | 100,000 | 220-1 | 1مرحله | دستي | 0.11 | ایرانی | 105 | 18 | "½ | استعلامی |
| EG2 | استعلامی | 150,000 | 220-1 | 1مرحله | دستي | 0.18 | ایرانی | 105 | 18 | "¾ | استعلامی |
| EG3-25 | استعلامی | 250,000 | 220-1 | 1مرحله | دستي | 0.25 | ایرانی | 165 | 18 | "¾ | استعلامی |
| EG3-30 | استعلامی | 300,000 | 220-1 | 1مرحله | دستی | 0.37 | ایرانی | 165 | 18 | "1 | استعلامی |
| EG4-40 | استعلامی | 350,000 | 220-1 | 1مرحله | دستی | 0.37 | ایرانی | 165 | 18 | "1 | استعلامی |
| EG4-60 | استعلامی | 400,000 | 380-3 | 1مرحله | دستی | 0.55 | ایرانی | 165 | 18 | "½1 | استعلامی |
| EG4-2-60 | استعلامی | 500,000 | 380-3 | 2مرحله | اتوماتیک | 0.55 | ایرانی | 165 | 18 | 1 1/2" | استعلامی |
| EG4-2-65 | استعلامی | 600,000 | 380-3 | 2مرحله | اتوماتیک | 0.55 | ایرانی | 170 | 30 | "½1 | استعلامی |
| MFG100-80 | استعلامی | 700,000 | 380-3 | 2مرحله | اتوماتیک | 0.75 | ایرانی | 190 | 30 | "½1 | استعلامی |
| MFG100-100 | استعلامی | 800,000 | 380-3 | 2مرحله | اتوماتیک | 1.1 | خارجي | 190 | 30 | "½1 | استعلامی |
| MFG100-120 | استعلامی | 900,000 | 380-3 | 2مرحله | اتوماتیک | 1.5 | خارجي | 190 | 30 | "½1 | استعلامی |
| MFG100-140 | استعلامی | 1,000,000 | 380-3 | 2مرحله | اتوماتیک | 2.2 | خارجي | 226 | 40 | "½1 | استعلامی |
| UDG150-1 | استعلامی | 1,250,000 | 380-3 | 2مرحله | اتوماتیک | 3 | خارجي | 250 | 55 | "2 | استعلامی |
| UDG150-2 | استعلامی | 1,500,000 | 380-3 | 2مرحله | اتوماتیک | 3 | خارجي | 250 | 55 | "2 | استعلامی |
| UDG 250 | استعلامی | 2,250,000 | 380-3 | 2مرحله | اتوماتیک | 4 | خارجي | 260 | 60 | "2 | استعلامی |
| UDG 350 | استعلامی | 3,000,000 | 380-3 | 2مرحله | اتوماتیک | 7.5 | خارجي | 360 | 70 | "½1 | استعلامی |
| MFG 500 | استعلامی | 3,500,000 | 380-3 | 2مرحله | اتوماتیک | 11 | خارجي | 400 | 90 | "3 | استعلامی |
| MFG 600 | استعلامی | 4,000,000 | 380-3 | 2مرحله | اتوماتیک | 11 | خارجي | 400 | 90 | "3 | استعلامی |
| مدل | حداکثر قدرت گرمایش | برق مصرفی | نحوه احتراق | دمپر هوا | الکترو موتور فن .K.w | نوع رله | قطر شعله پوش m.m | حد اقل فشار گاز m.Bar | قطر خط گاز (In) | قیمت (ریال) | |
| KW | Kcal/hr | V –Ф | |||||||||
| MFG 700 | استعلامی | 5,000,000 | 380-3 | 2مرحله | اتوماتیک | 15 | خارجي | 400 | 90 | "4 | استعلامی |
| MFG 800 | استعلامی | 6,000,000 | 380-3 | 2مرحله | اتوماتیک | 18.5 | خارجي | 440 | 90 | "4 | استعلامی |
| MFG 900 | استعلامی | 7,000,000 | 380-3 | 2مرحله | اتوماتیک | 18.5 | خارجي | 440 | 100 | "4 | استعلامی |
| MFG 750 | استعلامی | 8,000,000 | 380-3 | 2مرحله | اتوماتیک | 22 | خارجي | 465 | 100 | "4 | استعلامی |
| MFG 850 | استعلامی | 10,000,000 | 380-3 | 2مرحله | اتوماتیک | 30 | خارجي | 465 | 100 | "4 | استعلامی |
| MFG 1000 | استعلامی | 8,000,000 | 380-3 | 2مرحله | اتوماتیک | 22 | خارجي | 440 | 120 | "4 | استعلامی |
| MFG 1100 | استعلامی | 9,000,000 | 380-3 | 2مرحله | اتوماتیک | 30 | خارجي | 440 | 120 | "4 | استعلامی |
| MFG 1200 | استعلامی | 10,000,000 | 380-3 | 2مرحله | اتوماتیک | 37 | خارجي | 570 | 120 | "4 | استعلامی |
| MFG 1400 | استعلامی | 12,000,000 | 380-3 | 2مرحله | اتوماتیک | 45 | خارجي | 570 | 120 | "6 | استعلامی |
راهنمای انتخاب و خرید مشعل گازی کاوه :
- از تقسيم حداکثر کيلو کالری قدرت گرمايش مشعل های گازی بر عدد10,000مقدار متر مکعب مصرف گاز در ساعت بدست می آيد.
- بطور کلی هنگام انتخاب مشعل ، علاوه بر لزوم توجه به نوع سوخت مشعل (گاز، گازوئیل،دوگانه،مازوت،سه گانه سوز) لازم است به دلایل مختلف ظرفیت مشعل حدود 20% بیشتر از ظرفیت دیگ یا محفظه احتراق هیتر در نظر گرفته شود.
- در ابتداي مسير سوخت گاز ورودي به خط گاز مشعل هاي گازی استفاده از شير دستي و فيلتر گاز الزامي است.
- در مشعل های گازی که فشار گاز تغذیه انها، 2 پوند یا بیشتر باشد ( 150 میلی بار ) استفاده از رگولاتور گاز جهت کاهش فشار گاز و یا بالانسر (استابلایزر) جهت تنظیم فشار گاز الزامیست.
- با توجه به کامل نبودن راندمان احتراق سوخت در مشعل ها و در نظر گرفتن برخی تلفات حرارتی ، هنگام انتخاب مشعل ، ظرفیت مشعل را حدود 20 درصد بیشتر از ظرفیت دیگ در نظر می گیریم.
- به ازاء هر 300 متر افزایش ارتفاع از سطح در یا بدلیل کاهش غلظت هوا ، راندمان احتراق سوخت انواع مشعل ها حدود 4% کاهش می یابد.
- ارزش حرارتی هر متر مکعب گاز طبیعی تقریبا معادل K.cal 9200 می باشد.
عملکرد مشعل گازسوز:
- مشعل گازسوز برای احتراق گاز طبیعی طراحی شده و حجم یا دبی سوخت گاز لازم در این مشعلها، پس از عبور از فیلتر گاز توسط شیر برقی کنترل شده و هوای لازم برای احتراق آنها، توسط یک دمنده که بر روی محور موتور نصب شده است، تأمین میگردد.
- دبی هوای ورودی توسط دمپر هوایی که در بدنه مشعل نصب شده است، براساس ظرفیت آن بصورت دستی یا موتوری کنترل می شود.
- جریان گاز از یک فیلتر عبور کرده ، با هوای احتراق مخلوط شده و آماده احتراق میشود. اگر فشار هوای احتراق از حدی کمتر شده و یا فشار گاز از مقدار مورد نظر بیشتر یا کمتر شود، این موضوع توسط سنسورهای فشارِ تعبیهشده حس گردیده و مشعل به وسیله پرشر سوئیچ های هوا و گاز از طریق فرمان رله، خاموش میشود.
- مشعل های گازی از نظر عملکرد به انواع دمنده دار یا فن دار و نیز انواع بدون فن (بدون صدا) تقسیم می شوند که مشعل های بکار رفته در پکیج های آپارتمانی از نوع گازی بدون دمنده و بی صدا می باشند.
تنظیم سوخت و هوای مشعل :
احتراقکامل سوخت حاصل تنظیم اخطلاط دقیق نسبت سوخت و هوا است. هرچه این نسبت با دقت بیشتری تنظیم شود راندمان احتراق مشعل بالاتر رفته و در نتیجه به سوخت کمتری احتیاج است. در مشعلهای کوچک تنظیم هوای موردنیاز احتراق مشعل توسط دمپر دستی انجام می شود ولی در مشعل های بزرگ این تنظیم به کمک دمپر اتوماتیک هوای مورد نیاز احتراق تامین میشود. البته با توجه به آنکه دمای هوای دیگ موتورخانه و رطوبت آن در طول سال متغیر است ، در مشعل های بزرگ ، باید در هر فصل دمپر هوا مورد تنظیم مجدد قرار گیرند. امروزه مشعلهای مدرن مجهز به یک سیستم کنترل هوشمند PLC هستند که به صورت اتوماتیک نسبت بین سوخت و هوا را در تمام طول شبانه روز و تمام فصول سال تنظیم مینمایند.
