کنترل و اندازه گیری دبی

کنترل و اندازه گیری دبی عبوری سیالات از لوله ها و مخازن جهت بهره برداری بهینه از تجهیزات سرمایشی و گرمایشی، مبدل های حرارتی و... در صنعت و تهویه مطبوع حائز اهمیت است. در ادامه مشخصات فنی، برندها، نحوه بررسی و قیمت خرید انواع تجهیزات کنترل و اندازه گیری دبی ارائه گردیده است.

راهنمای بررسی و انتخاب تجهیزات کنترل و اندازه گیری دبی یکی از نیازها در صنایع مختلف، اندازه گیری میزان یا دبی عبوری سیالات از لوله ها و مخازن است. دبی سنج یا فلومتر وسیله ای است که میزان عبور سیال(آب، روغن، اسید، سوخت، گاز، بخار و...) را اندازه گیری می کند. دبی سنج ها شامل سنسور، مبدل و ترانسمیتر هستند. برای اندازه گیری میزان سیال ابتدا سنسور سیال را سنس کرده و به مبدل میفرستد، مبدل این کمیت فیزیکی را به پالس الکتریکی یا کمیتی مکانیکی که قابل اندازه گیری باشد تبدیل کرده و در نهایت ترانسمیتر این کمیت را دریافت و به سیگنال متناسب با سیستم کنترل تبدیل می کند. در این مقاله سعی کرده ایم شما را با انواع ابزار کنترل و اندازه گیری دبی و عملکرد آنها بصورت مختصر آشنا کنیم.

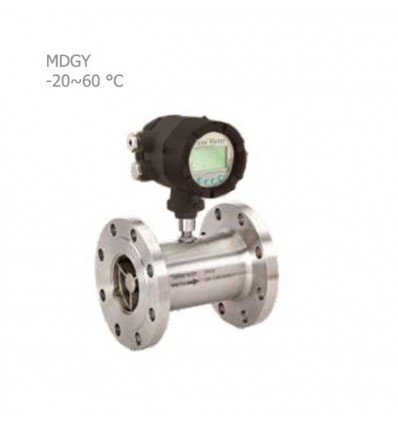

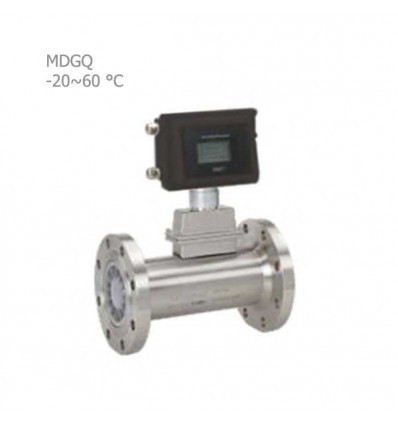

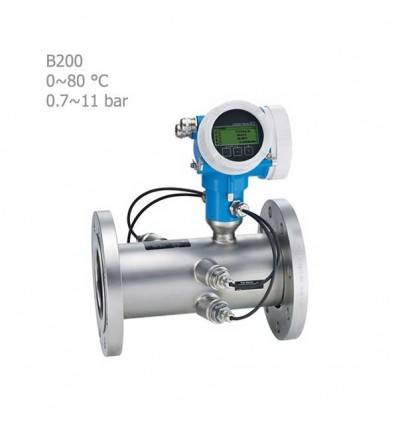

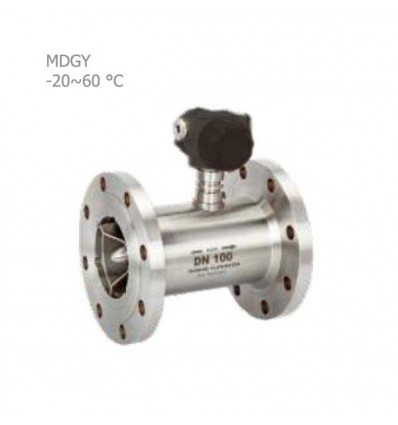

هنگام انتخاب دبی سنج یا فلومتر باید به مشخصات سیال از جمله نکات زیر توجه نمود: چگالی سیال میزان هدایت الکتریکی دمای کاری سیال فشار کاری سیال چسبندگی یا ویسکوزیته سیال اصطکاک سیال با کانال عبوری اسیدی یا غیر اسیدی بودن انواع جریان سنج یا فلومتر: دبی سنج (جریان سنج) سرعتی دبی سنج (جریان سنج) جرمی دبی سج (جریان سنج)حجمی دبی سنج (جریان سنج) استنباطی انواع جریان سنج سرعتی: فلومتر (جریان سنج) التراسونیک یا مافوق صوت (Ultrasonic Flow meter) در این روش فلومتر امواج مافوق صوت را با فرکانس مشخص به سیال ارسال کرده و در برگشت با اندازه گیری تغییر فرکانس امواج برگشتی، سرعت و درنتیجه دبی عبوری سیال را محاسبه می کند.فلومتر (جریان سنج) توربینی (Turbine Flow meter) در این روش با اندازه گیری سرعت چرخش پره های توربین هنگام عبور جریان سیال و تناسبش با سرعت سیال عبوری، جریان حجمی سیال را محاسبه می کنند.
